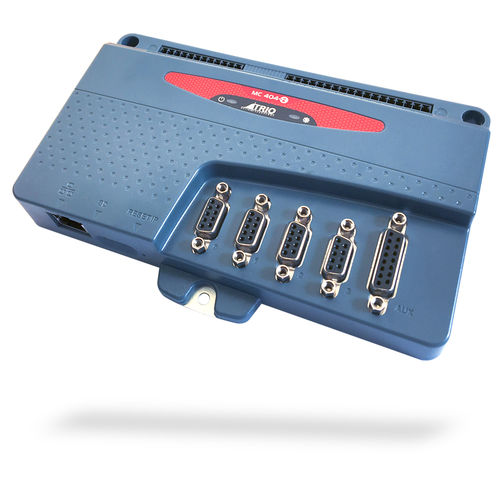

4轴运动控制器 MC404-Z

步进式以太网数字

MC404-Z P855 MC404-Z 是一款低成本的面板安装型运动协调器，主要针对大批量步进应用。它只有一个版本，标配所有功能，使用前无需使用特征代码进行轴配置。 它基于 Trio 的高性能 ARM Cortex-M7 双精度技术，为步进驱动器或脉冲输入伺服驱动器提供 4 轴脉冲+方向或正交输出控制。Trio 采用先进的 FPGA 技术缩小尺寸，将脉冲输出和伺服电路安装在紧凑的面板安装式封装中。MC404-Z 安装在带集成接地底盘的坚固塑料外壳中，并集成了在工业环境中直接连接外部设备所需的所有隔离电路。 亮点 - 先进的 4 轴脉冲 + 方向控制 - 线性、圆形、螺旋和球面插补 - 灵活的 CAM 形状、联动运动 - 支持 Biss、EnDAT 和 SSI 绝对编码器 - 用于相机/激光控制的硬件链接输出 - 内置 Ethernet-IP / Modbus TCP / 以太网接口 - 125 - 4000µsec 可选伺服更新 - 在 ARM Cortex-M7 处理器上进行精确的 64 位运动计算 - Motion-iX 编程核心技术，包括IEC 61131-3 编程、机器人变换、文本文件处理 - 微型 SD 存储卡插槽 - NPN 数字输出 - CANopen I/O 扩展 - 通过 RoHS 和 CE 认证 为价值而设计 轴端口旨在提供脉冲和方向驱动型伺服或步进驱动器所需的功能。端口 0、1 和 2 可在软件中配置为脉冲方向或 AB 正交输出。
