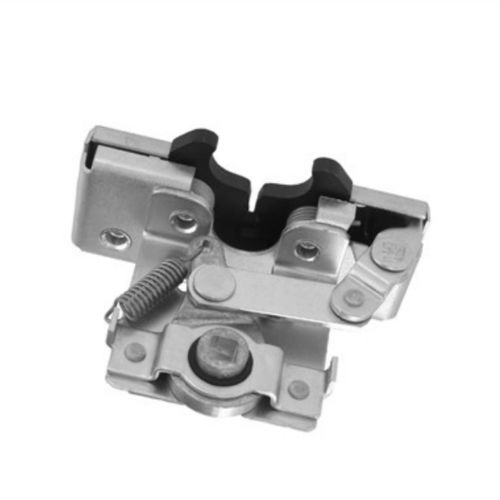

按压式搭扣 050-0150

钢不锈钢旋转

此款双转子闩锁用于中型到重型非公路车辆。其特殊的整体联结装置使L型把手可直接触动，更便于安装使用。 设计用途 非公路车辆 允许门厚47.6厘米或更厚 允许门重23-91 千克 门表面压力23-68 千克(此取间功能最佳) 现有功能 同时适用于左右手型 (显示为右手型) 行程触杆与撞栓平行或成15度角(如图示) 安装 四个1/4-20 UNC 标准5级紧固件(产品中未包含). 拧紧但不要超过紧固件厂商规定范围,即120磅 (或13米) 最大.312英寸安装孔 (7.9 毫米) 注意: 联接装置不适用锁具FMVSS 206标准 锁及撞栓的安装 撞栓安装于门框上 轻轻开关门，检查撞栓头部于闩锁部件的干涉情况 根据要求增加或减少撞栓垫片后片夹，调整厚度(片夹外直径需大于撞栓垫片的外直径) 垂直调整撞栓位置，防止门关闭时偏上或偏下 检查确保主次闩锁开合档位都可使用 门在次闩锁档位时可锁住但不要锁死，接触到主要闩锁档位时方可锁死 若主次闩锁开合档位均不锁死，调整撞栓位置，检查门垂直度和表面压 特利马克SAE J839撞栓测试时，主次闩锁档位满足FMVSS 206标准
