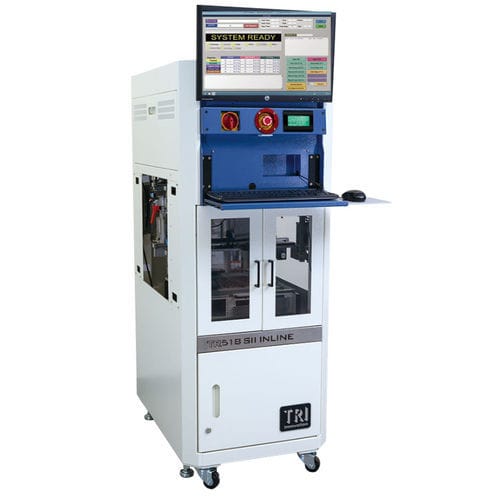

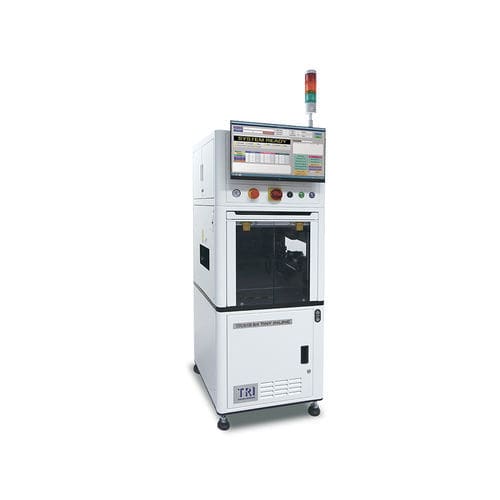

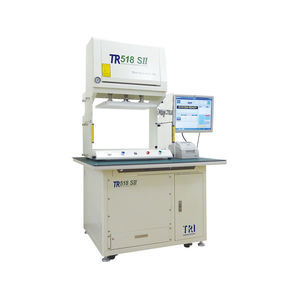

电动试验机 TR518 SII INLINE

自动化电脑控制电路板

简介
TR518 SII INLINE 是一款面向中型 PCB 的在线 MDA 自动化测试平台。该机兼容 TR518 SII 系列，提供最高 2496 个模拟测试点，采用全电设计并符合 SMEMA 标准，便于产线集成。

特性

• 适用于生产线集成的在线 MDA 测试平台
• 为 TRI 的 TR518 SII 测试器设计
• 符合 SMEMA，设备占地最小化
• 全电设计（无需压缩空气）
• 最多 2496 个模拟测试点（TINY INLINE 型为 1024）

测试器规格
模拟测试点: TR518 SII INLINE: 2496；TR518 SII TINY INLINE: 1024
操作系统: Microsoft® Windows 兼容 PC（USB），Windows 10
夹具类型: Inline / 手动插入

模拟测试功能

• 6-wire 测量切换矩阵
• 可编程 AC/DC 及 DC 高压/电流源
• 元件 R/L/C 测量

可选组件

• TestJet 无向量开路检测
• 可编程高压直流电源，最高 100 V / 100 mA
• 产能管理系统: YMS 4.0

板材处理
最小 PCB 尺寸: 50 x 50 mm
最大 PCB 尺寸: TR518 SII INLINE: 450 x 300 mm（可选：500 x 360 mm）；TR518 SII TINY INLINE: 330 x 250 mm
PCB 厚度: 0.6 ～ 5 mm


外形尺寸
WxDxH: TR518 SII INLINE: 900 x 900 x 1640 mm；TR518 SII TINY INLINE: 600 x 800 x 1640 mm
备注: 不含信号塔，高度示意值 392 mm
重量: TR518 SII INLINE: 470 kg；TR518 SII TINY INLINE: 320 kg

附加信息
符合 SMEMA 的全电式在线平台，旨在尽量减小占地并在生产线上实现 TR518 SII MDA 测试。

特性 / 技术规格

• 型号: TR518 SII INLINE（变体：TR518 SII TINY INLINE）
• 品牌: TRI (Test Research, Inc.)
• 模拟测试点数: INLINE 2496；TINY INLINE 1024
• 最小电路板尺寸: 50 x 50 mm
• 最大电路板尺寸: INLINE 450 x 300 mm（可选 500 x 360 mm）；TINY INLINE 330 x 250 mm
• 电路板厚度: 0.6 ～ 5 mm
• 机台尺寸 (WxDxH): INLINE 900 x 900 x 1640 mm；TINY INLINE 600 x 800 x 1640 mm
• 机台重量: INLINE 470 kg；TINY INLINE 320 kg
• 作业系统: Microsoft® Windows 兼容 PC（USB），Windows 10
• 夹具类型: Inline / 手动插入
• 模拟硬件: 6-wire 矩阵；可编程 AC/DC 及 DC 高压/电流源；元件 R/L/C 测量
• 可选: TestJet 无向量开路检测；可编程高压直流电源（最高 100 V / 100 mA）；YMS 4.0
