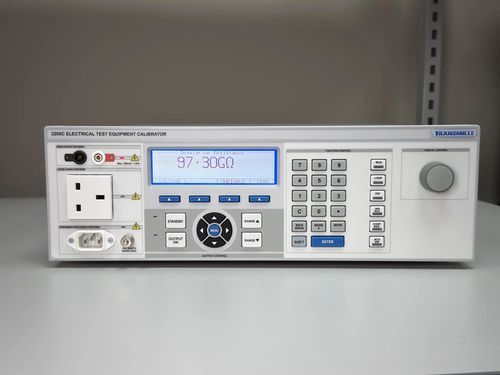

回路校准器 3200C

多功能电力参数用于绝缘测试仪

描述
3200C 系列为电气测试校准器，提供快速、安全且高精度的平台，用于校准回路（Loop）、RCD、PAT 及绝缘测试仪，旨在缩短实验室与现场校准工作流程时间。

主要优势

• 用于校准 Loop、RCD、PAT 和绝缘测试仪的最快且最安全的解决方案
• 校准周期通常缩短至 15 分钟以内
• 前面板配置本地化市电插座，可直接连接 Loop 和 RCD 测试仪
• 校准电工测试工具时的测试不确定度比（TUR）：4:1
• 短启动时间，提升便携性并可快速部署
• 提供适用于现场校准的便携式型号

概述
通过将多种测试功能整合到单一系统，3200C 显著减少对多台测试设备的需求并降低接触危险电压的风险。前面板的本地化市电插座使许多 Loop 与 RCD 测试可使用标准电源插头进行，提升安全性并简化连接。该系列的量程和精度适用于校准现代高精度的电工测试仪器。

产品系列与型号

• 3200C — 台式校准器
• 9200C — 便携型号，具备类似功能并以便携性为设计重点

应用
专为校准电工测试设备而设计，包括 Loop 测试仪、RCD 测试仪、PAT（便携式电器测试仪）和绝缘测试仪。支持高压、PAT FLASH 功能及扩展绝缘量程的可选适配器。

技术规格

• 导通电阻标准精度：0.2 Ω – 1 kΩ，1%（0.25% 可选）
• 导通电流：0 – 320 mA，1.3%（最佳 1 年精度）
• 绝缘电阻：0 Ω – 2 GΩ（可选 2 GΩ – 10 GΩ 与 100 GΩ），0.3%（0.1% 可选）
• 交流电压输出：100 V – 400 V，0.2%（最佳 1 年精度）
• 回路电阻 / 回路测试电流：3 mA – 3 A，1.2%（最佳 1 年精度）
• PAT 接地电阻：0.05 Ω – 1 kΩ，0.5%（最佳 1 年精度）
• PAT 接地电流测量：100 mA – 30 A，1.5%（最佳 1 年精度）
• PAT 绝缘电阻：0 Ω – 2 GΩ，0.3%（0.1% 可选）
• PAT 漏电流：2 mA – 7.7 mA，1.5%（最佳 1 年精度）
• PAT 漏电试验电压：100 V – 300 V，1.5%（最佳 1 年精度）
• 校准电工测试工具时的测试不确定度比（TUR）：4:1
• 前面板配备用于直接连接 Loop 与 RCD 测试仪的本地化市电插座
• 启动时间短；3200B/9200B 型号可在 20 分钟内投入测试
• 为缩短校准工作流程时间而设计：校准周期通常少于 15 分钟
• 可用选件与配件包括高压/扩展 HV 适配器、用于 PAT FLASH 功能的 FLASH 适配器以及用于 HiPot/breakdown 测试的 Breakdown 适配器等
