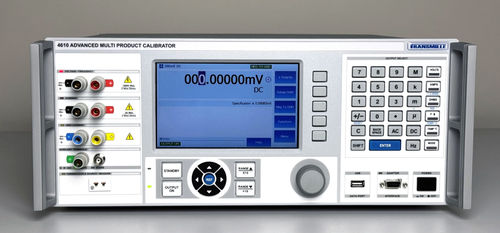

多功能校准器 4610A

电流电压电阻

简要说明

• 直流电压：0–1000 V
• 交流电压：2 mV–1000 V，10 Hz–1 MHz
• 直流电流：0–30 A
• 交流电流：20 µA–30 A，10 Hz–30 kHz
• 可变电阻：0 Ω–1 GΩ
• 可变电容：300 pF–100 mF
• 频率输出：1 Hz–1.2 MHz
• 示波器选项最高可达 3 GHz

主要特性

• AC 与 DC 电压源及测量，最高 1000 V
• AC 与 DC 电流源及测量，最高 30 A（可选最大电流）
• 2/4 线十进制及可变电阻，最高 1 GΩ
• 十进制及可变电容 300 pF 至 100 mF
• 频率源/输出最高 1.2 MHz
• 集成热电偶源与测量（支持多种类型）
• 标配 GPIB (IEEE‑488) 与 USB 接口
• 7 英寸全彩触摸屏
• 功率输出选项：电压与电流同时输出，支持谐波生成
• 可选高带宽示波器（最高 3 GHz）

其他信息
形式：桌面型
精度等级：< 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
示波器选项：< 600 MHz, < 1.1 GHz, < 3 GHz
最大电流：10 A, 22 A, 30 A
最大电阻：100 MΩ, 1 GΩ
功率输出：可用

4610A 规格
DC VOLTAGE: 0 – ±1025 V
DC CURRENT: 0 – 30 A
AC VOLTAGE: 2 mV – 1000 V, 10 Hz – 1 MHz
AC CURRENT: 20 µA – 30 A, 10 Hz – 30 kHz
RESISTANCE (PASSIVE): 0 Ω – 1 GΩ
RESISTANCE (VARIABLE): 0 Ω – 1 GΩ (2‑wire, 2‑wire compensated & 4‑wire)
CAPACITANCE (PASSIVE): 1 nF – 10 µF
CAPACITANCE (VARIABLE): 300 pF – 100 mF
FREQUENCY: 10 Hz – 1.2 MHz
TEMPERATURE (THERMOCOUPLE): J / K / T / R / S / B / U / N / E / L / C; 分辨率 10 µV/°C 标示
TEMPERATURE (PRT / RTD): 2‑wire, 2‑wire compensated & 4‑wire output, selectable R0
POWER (Simultaneous Voltage & Current): Options available, including harmonic generation

技术特性

• 型号：4610A
• AC & DC 电压范围：最高 1000 V
• AC & DC 电流范围：最高 30 A（选项：10 A、22 A、30 A）
• 电阻（可变/被动）：最高 1 GΩ（亦可选 100 MΩ）
• 电容（可变/被动）：300 pF – 100 mF（被动 1 nF – 10 µF）
• 频率输出/源：10 Hz – 1.2 MHz
• 热电偶支持：J, K, T, R, S, B, U, N, E, L, C；分辨率 10 µV/°C
• RTD/PRT 支持：2‑wire、2‑wire compensated & 4‑wire，R0 可选
• 接口：GPIB (IEEE‑488) & USB 标配
• 显示：7" 全彩触摸屏
• 功率输出选项：电压 & 电流同时输出并支持谐波生成
• 示波器选项：高带宽最高 3 GHz
