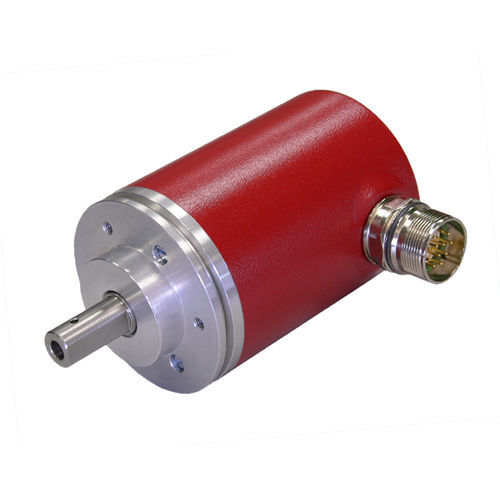

绝对值旋转编码器 CEV65 series

PROFIBUSDeviceNet

更多现场总线设备连接空间 PROFIBUS, DeviceNET, CANopen 用于在施工现场直接布线的现场总线盖板 特点 客户定制解决方案 灵活编程 可提供更多接口 模块化机械设计 模块化产品系列 额定电压 特定值 24 伏直流 极限值，最小/最大 11/27 伏直流 标称电流，典型值 特定值 80 mA 条件 无负载 设备设计 类型 单圈/多圈 总分辨率 <= 31 位 每转步数 <= 8192 转数 <= 256000 输出容量 <= 30 位 SSI - 接口 SSI-Clock 输入 光耦合器 SSI - 数据输出 RS-422, 2 线制 SSI-Clock 频率 80...1000 千赫 SSI 单调时间，典型值 20 µs 周期时间 250 µs，内部 参数/功能，可更改 分辨率 输出代码 输出格式 运动状态信号 限位开关 错误信号 预设参数 奇偶校验 方向信号 超速 计数方向 参数类型 可编程 编程 - 工具 TR-Soft: TRWinProg 外部输入 F/R 计数方向 预设 电子调整 逻辑电平 "0" < +2V，"1" = 电源 外部输出 输出电平 电源电压，<= 50 mA 参数类型 可编程 输出端数量 8 输出级数 推挽式 设备 可选项 防短路 是 最大机械速度 <= 6000 1/min 轴向/径向载荷 <= 40 N, = 3.9E+10 转 轴承寿命 - 参数 转速 3000 1/min 工作温度 60 °C 轴向/径向载荷 <= 20 n, <= 30 n 原点，轴负载 在轴端
