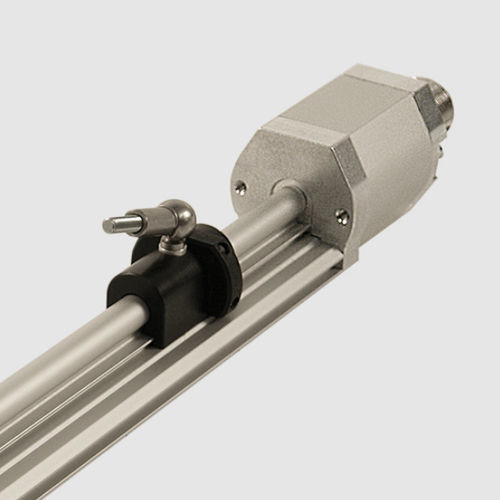

导向线性编码器 LP46 series

绝对磁致伸缩

型材外壳中的线性编码器可安装在机器或设备上。 一种类型具有集成磁体引导能力，其他类型无引导平坦。 这些器件可以集成在表面上，因此没有间隙或边缘，可能会粘在碎屑或刨屑上。 所有系统均提供多磁体检测功能。 这意味着可以在一个测量周期中检测到多个磁铁在一个编码器上的位置。 在型 材外壳中使用可叠加的线性绝对编码器，可以检测到高达 20 m 的测量范围 —— 例如，切割辊的定位，或者作为存储和检索系统中垂直轴线串吊舱的无磨损替代品。 带有引导磁铁 的型材配置文件携带磁铁滑块。 磁铁和测量系统之间的相对位置由轮廓上的导轨保持。 优势 _ 通过设置输入 进行调整 _ 客户特定的解决方案 _ 提供更多接口 _ 测量线性运动 _ 型材外壳 _ 简单集成 _ 无磨损检测 电源-电源电压 24 VDC ± 10% 电 流消耗无负载 <= 100 mA 测量原理磁致伸缩 测量长度，标准 50... 4000 毫米，步骤分 辨率 0.001 毫米 线性偏差 ± 0.10 毫米 1500 毫米 重复性 0.005 毫米 滞后 0.02 毫米 1500 毫米 特性-使用原始 TR 磁铁 温度系数 < 40 ppm/°C FS 的有效性 -FS: 全尺寸 直线速度无限制 安装位置无限制 材料-测量体铝挤出型材 磁铁滑块 其他应要求 模拟-接口 -电压/电流工厂设置
