TR-Electronic 的拉线编码器配备绝对或增量式旋转编码器,完美适合特定编码器系列。
三种类型可满足不同机械载荷、占空比、使用寿命、分辨率重复性的特定需求。
标准

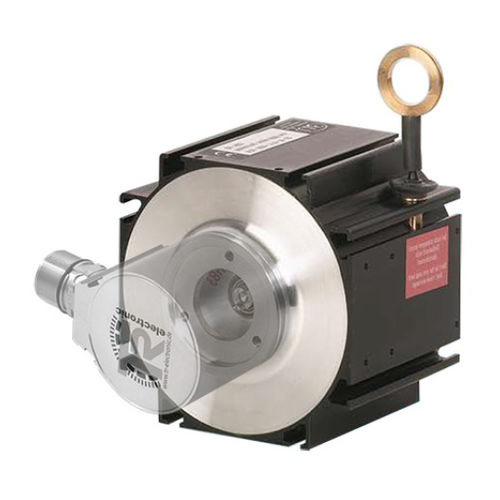

WDS 适用于正常的自动化任务。 包括弹簧组件在内的完整电缆滚筒安装在挤压铝制外壳中。
优点
_ 易于安装(槽螺母)
_ 导轨滑轮,可安装
_ 高工作可靠性
_ 坚固的铝合金
型材体 _ 标准应用产品高级数据拉丝 WDS-1600-P60,1.6 米,60 毫米
订购号 40-730-010 外
壳设计 60 毫米外
壳材料铝阳极氧化
测量长度 1.60 米
齿轮比 150.12 毫米/转.
注:观察名牌!
精度,齿轮比 ± 0.13%
直径,测量线 0.45 毫米
材料,测量线不锈钢,PA 涂层
电线出口角度 <= ±3°
线性度 ± 0.02%
与测量范围相关的
线加速度,通常为 98 m/s²
弹簧收缩力 3.5... 5.5 N
选项
-指南滑轮单向导线出口线性
质量,通常 0.3 公斤
---
