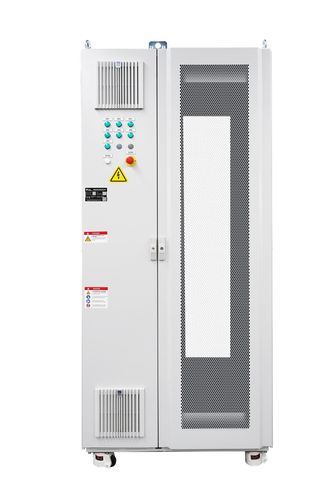

分配电箱 RA1053

带设备可放入 19" 机架用于配电

产品概述
Sentinel Power Cabinet Series 48U（RA1053）是一款工厂预接线、通过 UL 508A 认证的工业电源机柜，专为安装 19 英寸可编程高功率电源设计。提供 Sentinel-X 48U 与 Sentinel-Y 48U 两种配置，系统可扩展范围为 10 kW 至 420 kW，在单个 48U 机柜内支持最多七个 60 kW 电源模块。机柜集成了超过 2000 A 的高电流 DC 母线，热设计针对 100% 运行周期时高出环境 30K–50K 的温升进行校准，以保证持续运行可靠性。冷却采用冗余高压风扇矩阵，合计 >2000 CFM 风量，配备 85% 开口穿孔门、每柜位温度传感器及过热时自动功率限流。为适配电网并保证电能质量，系统具备主动功率因数校正以维持 THDi < 5%、阶梯式软启动以防止上游误跳以及平衡的三相输入以消除中性点漂移。输入支持 3L+PE 600 A，400 VAC / 480 VAC（50Hz/60Hz）。标准 SCCR 为 10 kA，可选配 65 kA 升级。机柜采用加固框架，承载 1600 kg，配有安全门互锁、双通道急停及可定制的远程控制与显示报警功能。

主要特性

• 超高密度与可扩展性：48U 机柜内可实现 10 kW–420 kW，支持最多 7 × 60 kW 模块。
• UL 508A 认证安全：符合 UL 508A；标准 SCCR 10 kA，可选 65 kA；具备限流保护。
• 工厂预接线，易于部署：出厂完成 AC 输入分配与高电流 DC 母线布线，减少现场接线与调试时间。
• 先进热管理：冗余顶置风扇 >2000 CFM，85% 穿孔门，每柜位温度监测，自动功率限流保护过热。
• 优化的电网兼容性：主动 PFC（THDi < 5%）、阶梯式软启动、平衡三相输入以防止中性点漂移。
• 坚固且可定制的设计：加固框架（承载 1600 kg）、安全门互锁、双通道急停、可配置远程控制与报警。

参数 / 技术规格

• 系列：Sentinel Power Cabinet Series 48U
• 产品编号：RA1053
• 功率范围：10 kW – 420 kW（支持最多七个 60 kW 模块）
• DC 母线容量：高电流分配 >2000 A
• 热设计：100% 运行时环境温度上升 30K–50K
• 冷却：冗余高压风扇矩阵 >2000 CFM；85% 穿孔门；每柜位温度传感器；自动应急功率限制
• 电能质量：主动功率因数校正，THDi < 5%
• 输入兼容性：3L+PE 600 A AC 输入，400 VAC / 480 VAC；50 Hz / 60 Hz
• 短路电流等级（SCCR）：标准 10 kA；可选升级至 65 kA
• 额定电流：600 A
• 额定电压：400 VAC / 480 VAC
• 外形尺寸（W*D*H）：1000*1000*2200 mm
• 机架承载能力：1600 kg
• 保护与安全：阶梯式软启动、限流保护、安全门互锁、双通道急停
• 客户可选：电源模块、机柜温湿度控制、声光报警系统、其他远程控制要求
