剩余电流动作断路器 / 交流 TPS-ICL-3P-16A

三相DIN导轨紧凑型

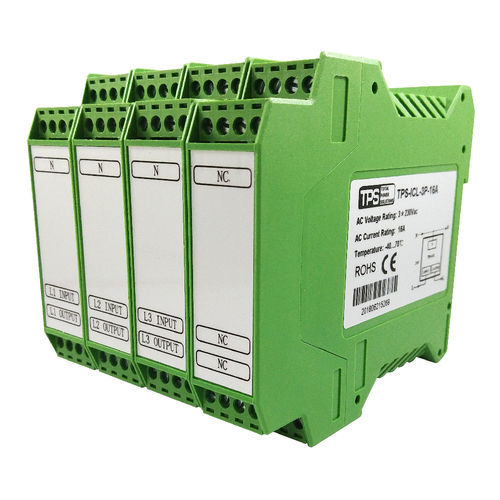

TPS-ICL-3P-16A 是安装在 DIN 导轨上的三相交流浪涌电流限制器，设计用于 400VAC 工业系统。它可限制浪涌峰值，在电机或变压器启动时保护保险丝和断路器，并配有一个集成旁路继电器，可将启动后的功率损耗降至最低。 主要特性

三相 16A 保护：专为 400VAC 系统设计；在 100-500 毫秒内将浪涌峰值限制为 45A，以防止干扰性熔断器跳闸，并允许使用紧凑型快速断路器。

集成旁路继电器：基于继电器的旁路可确保启动后的低功率损耗，优于简单的 NTC 热敏电阻解决方案。

工业安全与合规性：符合 EN60950-1 和 EN61000-6-2,3 EMC 指令；通过 CE 和 RoHS 认证。

DIN导轨安装：可方便地安装在TS 35导轨（TS 35/7.5或TS 35/15）上，并配有用于标准工业接线的螺钉端子。

高可靠性： MTBF ~300,000 小时，在电机启动、变压器保护和其他三相电感/电容负载应用中性能可靠。 特性/技术规格

型号名称：TPS-ICL-3P-16A

输入电流（额定）：16A

峰值浪涌限制：在 100-500 ms 内将峰值限制在 45A

输入电压：207-253 Vac

尺寸（长×宽×高）：112 × 90 × 100 mm

安装：Din-Rail TS 35/7.5 或 TS 35/15

螺丝端子尺寸/接线：AWG 13-11 (2.6-4.2 mm²) (文本) - AWG 24-AWG 16 (表格)

压缩机类型：集成旁路继电器

冷却：对流冷却

工作温度范围：-40°C 至 +70°C（如产品文本所示）

海拔/湿度适用性：最高海拔 2000 米；10-95% RH 无冷凝

认证/标准：EN60950-1、EN61000-6-2、EN61000-6-3、CE、RoHS

MTBF：300,000 小时

典型应用：电机起动、变压器保护、三相感性/容性负载

---
