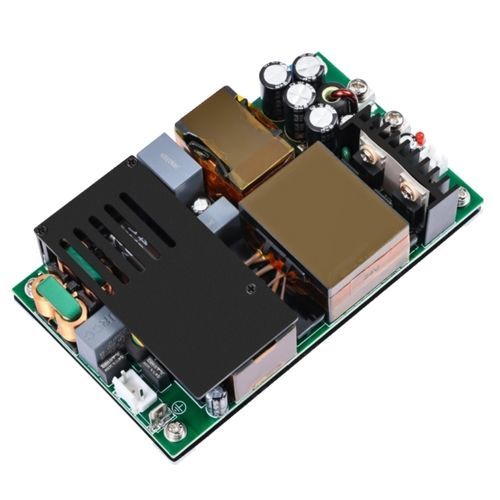

开放式框架电源 TPS-GSH450S-19V

AC/DC单输出短路保护

TPS-GSH450S-19V 电源 TPS-GSH450S-19V 是 TPS-GSH450S 系列中的高性能单输出开放式电源，具有铝制外壳和紧凑的 5×3 英寸设计（长×宽×高：127x76.2x28mm）。它支持 85-305VAC 和 120-420VDC 输入，确保与全球电网的兼容性。作为 250W 自然对流电源，它在自然对流下提供 250W；使用 12V 20CFM 风扇冷却时，它作为 450W 强制对流电源运行，提供高达 450W 的输出。在 -25℃ 至 +70℃ 的范围内运行，保持稳定性能，配备 3750VAC 绝缘电压以确保安全，具有优化功率因数的主动 PFC 功能，以及用于实时状态监控的 LED 指示灯。输出电压可在 18~20.5V 范围内调节。具有高达 95.5% 的高效率（115VAC/230VAC 时通常为 92%/94.5%），集成了全面的保护机制：输入欠压、输出过压、过流、输出短路和过温保护。该电源适用于工业自动化、工业控制系统、通信设备、LED 系统、智能家居设备、电子仪器和医疗设备，满足多样化的应用需求。 - 系列成员：TPS-GSH450S 系列的一部分，确保一致的质量标准。 - 设计与尺寸：单输出开放式框架，铝制外壳，紧凑的 5×3 英寸尺寸。 - 广泛的输入兼容性：支持 85-305VAC 和 120-420VDC，用于全球使用。 - 灵活的冷却与功率：250W 自然对流，450W 强制对流（12V 20CFM）。 - 温度弹性：在 -25℃ 至 +70℃ 环境中运行，确保极端条件下的稳定性。 - 安全与效率：3750VAC 绝缘电压，高达 95.5% 的高效率。 - 增强功能：主动 PFC，LED 指示灯，输出电压可调。 - 全面保护：输入欠压、输出过压、过流、输出短路和过温保护。 - 多功能应用：适用于工业自动化、通信设备、智能家居设备等。 参数 | 值 --- | --- 尺寸（长×宽×高）（mm） | 127×76.2×28mm 效率 | 92%/94.5%（115Vac/230Vac） 输入电流 | 4A/115Vac，2.2A/230Vac，2A/277Vac 输入电压 | 85-305Vac 输出电流 | 0-13.16A（自然冷却），0-23.68A（风扇冷却） 输出功率 | 250W/450W（自然/风扇冷却） 输出电压 | 19V 重量 | 420±20g - 文章编号：OF1286 - 制造商代码：OF0010019 - 制造商：TPS
