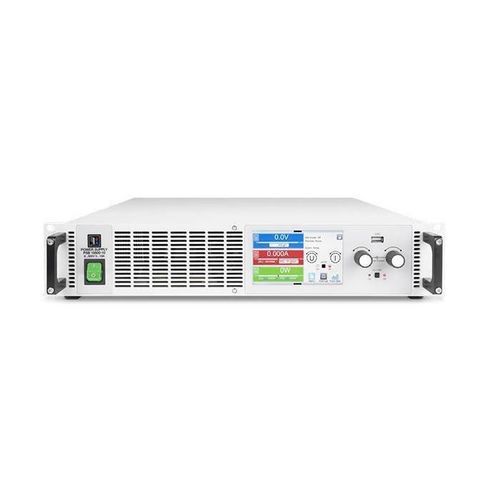

19"机架电源 EA-ELR 10360-15 2U

AC/DC可调节带过电流保护

EA-ELR 10360-15 2U 1500W 可编程电子直流负载与能量回收 EA Elektro-Automatik 的 EA-ELR 10360-15 2U 是一款 2U 机架安装的可编程直流负载，具有能量回收功能。它以 ≤94.5% 的效率将消耗的直流能量转换为反馈到本地电网，减少能源浪费，适用于实验室/工业用途，如电源测试。 它提供 0-360V 可调直流电压、0-15A 可变直流电流和 0-1500W 功率（在 110-127V AC 时降额至 1200W）。支持 4 种工作模式：恒压（CV）、恒流（CC）、恒功率（CP）、恒电阻（CR）。 这种宽 AC 输入负载适用于 110-127V ±10%（1 相，降额）和 208-240V ±10%（1 相）AC（45-65Hz），功率因数约为 0.99，漏电流 <3.5mA。提供高精度：负载调节 ≤0.1% FS（CC）/≤0.05% FS（CV），线路调节 ≤0.01% FS（CV/CC），8 小时稳定性 ≤0.02% FS（30 分钟预热）。 作为远程感应负载，它通过附带的插头补偿直流电缆电压降（≤5% U 标称）。为了扩展性，最多可通过主从/共享总线连接 64 个同系列单元（总功率高达 192kW），共享总线动态平衡电压。 它配备 5 英寸彩色 TFT 触摸屏（Gorilla Glass，800×480）和 2 个旋钮用于手动控制。远程控制包括电隔离 USB（后部：通信/固件；前部：数据记录）、以太网（100 MBit，SCPI/ModBus RTU）和 15 针 D-Sub 模拟（0-5V/0-10V 可切换）。可选的 IF-AB 模块（CANopen、ProfiNet）增加了工业总线兼容性。 内置函数发生器支持正弦/三角/矩形波、DIN 40839、任意波形（99 点）、电池测试（Ah/Wh 计数）和 MPP 跟踪。保护包括 OVP（0-110% U 标称）、OCP（0-110% I 标称）、OPP（0-110% P 标称）、OT、PF、SF。符合 EN 61010-1、UL 61010-1、EMC B 类，工作温度为 0-50°C（32-122°F），海拔可达 2000m。 尺寸为 19”×2U×462mm（总深度最小 559mm），前后强制空气冷却，适合 19” 机架。 主要特点 - 能量回收：1500W（1200W @110-127V AC），≤94.5% 效率，将直流能量反馈到电网。 - 参数范围：0-360V DC，0-15A DC，适合高压测试。 - 工作模式：CV、CC、CP、CR，用于灵活的负载模拟。 - 远程感应：补偿电缆电压降（≤5% U 标称），提高精度。 - 并行扩展性：通过主从/共享总线最多可连接 64 个单元（最大 192kW 总功率）。 - 控制接口：USB、以太网、模拟（15 针 D-Sub）；可选 IF-AB 工业模块。 - 函数发生器：支持动态测试（波形、DIN 40839、电池测试、MPP 跟踪）。 - 保护：OVP、OCP、OPP、OT、PF、SF 防止损坏。 - 2U 机架设计：紧凑的 19” 机架安装，前后冷却以提高空间效率。 规格 - 输出电流：0-15A - 输出功率：1500W - 输出电压：0-360V - 类型：2U - 特性曲线：U/I/P 自动量程 - 外部控制：模拟 0-5V/0-10V、USB、LAN、Profibus、DeviceNet、RS232、CAN、Modbus - 外壳：19" 机架 - 人机界面：触摸面板和菜单 - 特殊功能：函数发生器、电阻 法律和合规性 - RoHS - CE - UL - WEEE - UKCA 技术特性 / 规格： - 型号：EA-ELR 10360-15 2U - 制造商：EA Elektro-Automatik - 物品编号：HEA3690
