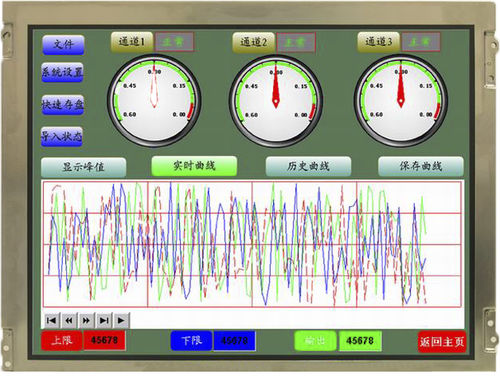

LED式显示模块 TM121TDSG02TFT LCDLCD/ISTN触摸屏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- LED式, TFT LCD, LCD/ISTN, 触摸屏
- 类型
- 彩色, 点阵
- 格式
- 1024 x 768
- 显示屏尺寸
- 12.1"
- 应用
- 信息, 工业, 运输用, 用于仪器, 控制, 用于操控面板, 安全, 燃气表, 功率, 用于医疗设备, 用于发电机组, 冰箱
- 配置、装配
- 室内, 嵌入式
- 其他特性
- 经济型, 电子, 高对比度, 高刷新率, 大视角, LED背光
产品介绍
TFT LCD模块
TFT液晶显示器在由TFT和透明像素电极形成的玻璃基板和另一个带有彩色过滤器（RGB）和透明反电极的玻璃基板之间有一个液晶层。有源矩阵中的每个像素都与包括电容在内的晶体管配对，这使得每个子像素有能力保留其电荷，而不是每次需要改变时都需要发送电荷。这意味着TFT液晶显示器的反应更加灵敏。
结构和原理
彩色液晶显示模块TM121TDSG02是由非晶硅薄膜晶体管液晶显示器（a-Si TFT LCD）面板结构和用于驱动TFT（薄膜晶体管）阵列的驱动LSI以及背光组成。非晶硅TFT液晶面板结构是将液晶材料注入TFT阵列玻璃基板和彩色滤光片玻璃基板之间的狭窄间隙。来自主机系统（如信号发生器等）的彩色（红、绿、蓝）数据信号被一个信号处理板调制成有源矩阵系统的最佳形式，并被送到驱动LSI，驱动各个TFT阵列。
作为电光开关的TFT阵列在数据信号的控制下，调节来自背光组件的透射光量。
-尺寸:12.1英寸
-电压:3.3V
-显示面积：246.0（高）×184.5（宽）毫米
-技术类型:a-Si TFT
-像素间距：0.240(H) × 0.240(V) mm
-显示模式：透射式，常白式
-表面处理：AG
-查看方向；全视角
-有/无TSP：无TSP
-背光：白色LED
-接口：LVDS
---
