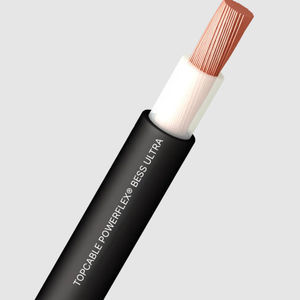

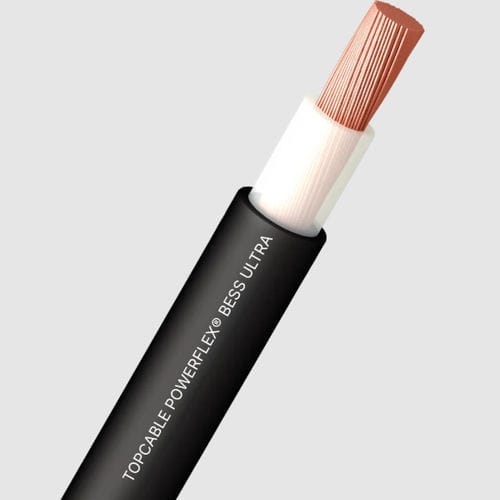

供电用电缆 POWERFLEX® BESS ULTRA

防紫外线阻燃防水

概述
POWERFLEX® BESS Ultra 专为要求严格的电池储能系统（BESS）和电网装置设计制造。超柔性动力电缆，针对受限敷设路径优化；提高施工便捷性并缩短安装时间。适用于埋地、管道敷设及户外使用，无需额外保护。耐水等级：AD8（完全浸水）。符合 IEC 60502-1 与 UNE 21123-2。

典型应用

• 电力配电：直流主电源分配电缆，将多个电池机架的电力汇集至中央直流母线；要求结构可靠、绝缘优异且具阻燃性能。
• 模块连接：电池柜内单体与模块间连接，确保高效、安全的电力传输。
• 交流集成与并网：连接电池逆变器与设施或电网的电缆，确保稳定的能量输出与可靠的并网同步。

结构

• 导体：铜，5类（柔性）至 150 mm²；铜，6类（柔性）自 185 mm² 起。
• 绝缘：XLPE，自然色。
• 外护套：PVC（柔性），黑色。

标准与认证

• 依据：IEC 60502-1；UNE 21123-2。
• 认证：CE；KEMA-KEUR；BUREAU VERITAS；AENOR；RoHS；RETIE。
• 建筑产品法规：Eca（EN 50575）。

特性 / 技术规格

• 电气性能：0,6/1 (1,2) kV 交流；1,5 (1,8) kV 直流。
• 热性能：导体最高温度 90ºC；短路最高温度 250ºC（最长期限 5 s）；最低运行温度 -40ºC（固定且受保护的安装）；最小敷设与操作温度 0ºC（以电缆表面计）。
• 耐火性能：按 EN 60332-1 与 IEC 60332-1 不蔓延火焰；反应性能（CPR）：EN 50575 的 Eca；低卤素排放（氯 <15%）。
• 机械性能：敷设时最小弯曲半径：当电缆直径 ≤ 50 mm 时为 5×直径；当电缆直径 > 50 mm 时为 6×直径。抗冲击等级：AG2（中等严重度）。
• 环境性能：耐化学药品与油类性能良好；抗紫外线（UNE 211605）；耐水性能：AD8（浸没）。
• 安装条件：露天、埋地、管道内、桥架内。
• 其他：逐米标记。

备注
上述数据与技术结果为指示性，制造商可对其进行修改。有关项目的详细要求，请参阅 POWERFLEX® BESS ULTRA 的官方技术资料表。

特性 / 技术规格（摘要）

• 商用名称：POWERFLEX® BESS ULTRA
• 额定电压 AC：0,6/1 (1,2) kV
• 额定电压 DC：1,5 (1,8) kV
• 导体：铜，5类（柔性）
• 绝缘：XLPE（自然色）
• 护套：PVC 柔性，黑色
• 导体最高温度：90 °C
• 短路最高温度：250 °C（最长期限 5 s）
• 最低运行温度：-40 °C（固定安装）
• 敷设：户外、桥架、埋地、管道
• 耐火性：EN 60332-1 / IEC 60332-1（不蔓延）；CPR Eca（EN 50575）
• 耐水性：AD8（浸没）
• 最小弯曲半径：5×直径（≤50 mm） / 6×直径（>50 mm）
• 标准：IEC 60502-1、UNE 21123-2
