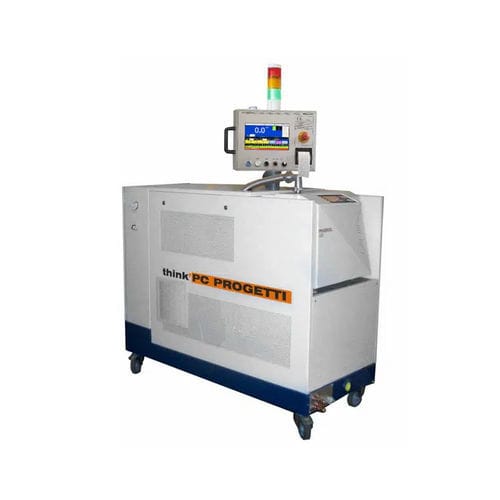

用于高真空微漏氦测试的加压橇
用于铸件微泄漏氦测试的橇。
它是为控制基于 "整体法-真空罩测试 "超压泄漏测试的全自动夹具而设计的。
铸件在低压下用氦气(5 bar abs)加压,真空室由辅助泵抽真空,真空室与用作罩的检漏仪(光谱仪)相连。
通过泄漏逸出的搜索气体被转换成电信号,并立即显示出来。
这种方法可以检测到非常小的泄漏,特别适用于自动工业泄漏检测。
撬装装置包括通过气压下降进行的预测试,以验证是否存在宏观泄漏,以及一个排空服务泵,用于排除测试件中的空气并回收氦气(选配)。
高真空泵(真空罩):75 m3 /h @ 5x10-3mbar MAX
服务真空泵:40 立方米/小时 @ 0.5 毫巴
最大工作压力:1050 巴
可检测到的最小泄漏量:1 x 10-7 mbar l s-1 (其他泄漏量根据要求而定)
电源:3PH + T,400V@50Hz,10KW
尺寸(机械):600(长)x 1300(宽)x 1700(高)
---
