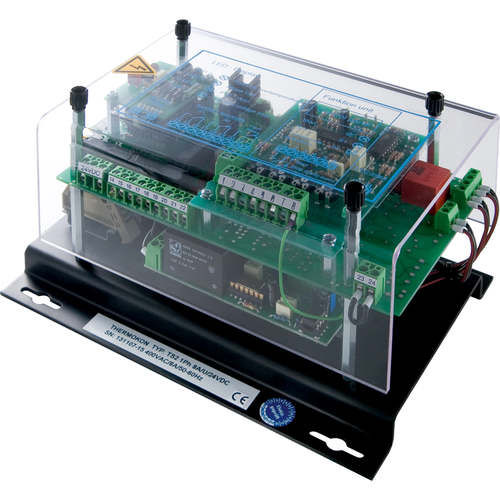

闸流晶体管功率控制器 TS2

三相面板型用于照明应用

功率晶闸管用作工业动力控制（如风扇、泵、灯、加热套管、工业炉）的执行器。其坚固紧凑的结构确保了可靠的控制和高效率。 - 应用/类型 ：功率晶闸管 - 配置：跳线、DIP 开关 - 输出电压：电位器参考电压：10 V = 0.5 V - 输出开关触点： 100% Ua 时的信号触点，故障状态下的信号触点，转换触点，230 V ~ 时为 2A，浮动，欧姆负载和电感负载输出，50 kW (400 V ~ / 75 A)、60 kW (400 V ~ / 90 A)、78 kW (400 V ~ / 120 A) - 输入端：2.5...10 kΩ 电位计输入端，符合 DIN 44081 标准的 PTC 输入端，通过 0...10 V =、0...20 或 4...20 mA 设定点信号进行电气激活，可选配置 - 工作温度范围 (°C) ： 0..+55 - 电源 ：L1、L2、L3、N：400 V ~ 48...62 Hz，自同步 - 功耗：典型值 202 W、典型值 243 W、典型值 324 W - 显示屏：9 个 LED 显示设备状态 - 外壳：铝，有机玻璃盖 - 防护等级 (IP) ：IP23 - 连接：电源连接，M8 连接螺钉，用于电缆接线片，连接控制电子元件，最大 5 mm²。 1.5 mm² - 安装：4 个 Ø=8 毫米的安装孔，用于安装在镀锌安装板上（控制柜） - 设备长度（毫米）： 200 - 设备宽度（毫米） ：140 - 设备高度（毫米）： 115115
