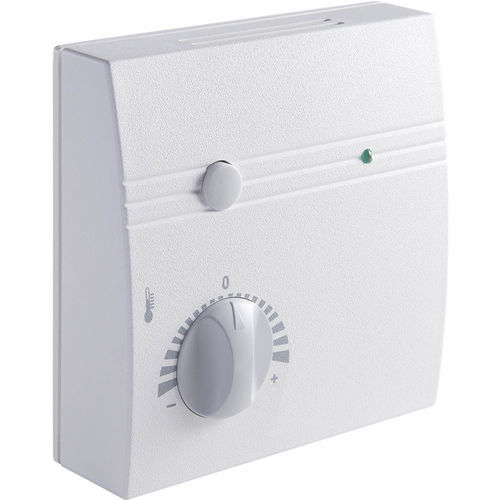

LED显示温控器 WRF04 RC x RS485 Modbus

IP30用于环境温度嵌入式

表面贴装式房间控制器（可选配显示屏）可为起居室、酒店和办公室提供舒适的个性化温度控制。可用的操作元件包括设定点电位计、用于选择风扇级数的旋转开关、用于占用的按钮以及用于状态反馈的 LED 指示灯。根据类型的不同，可控制 0...10 V 比例阀或两点式阀门进行加热和冷却。背面的接线端子可用于预接线。 - 应用/类型 ：室内控制器 - 用途 : 室内环境控制，测量值 - 测量值：温度 - 接口：RS485 Modbus - 功能： 温度控制、风扇控制、加热 + 冷却继电器、加热 + 冷却 0...10 V、加热继电器、控制 6 通控制阀、冷却 0...10 V、集成控制器、存在 - 操作功能：温度设定值调节，风扇级调节，最多 5 级，存在检测，状态反馈。5 级，存在检测，通过 LED 进行状态反馈 - 操作元件：电位器 (P)，标有{[温度计] - [刻度] 0 [刻度] +}，旋转开关 (S)，标有{[风扇叶片]}，2 级风扇，标有{[刻度] 0 I}，3 级风扇，标有{[刻度] 0 I II}，4 级风扇，标有{[刻度] 0 I II III}，5 级风扇，标有{[刻度] A 0 I II III}，按钮 (T) - 配置：BUS，DIP 开关 - 输出电压：0...10 V，2 个 0...10 V，最小负载 10 kΩ，冷却、加热 + 冷却或控制 6 通控制阀 - 输出开关触点：2x 常开触点，1x 加热，1x 冷却，1x 常开触点，加热，1x 输出三端双向可控硅开关，加热，2x 输出三端双向可控硅开关，1x 加热，1x 冷却，最大负载 3 A，用于 24 V =//40 V。3 A，用于 24 V =/~，用于 24 V ~，浮动 - 输入：2 个输入，用于浮动触点
