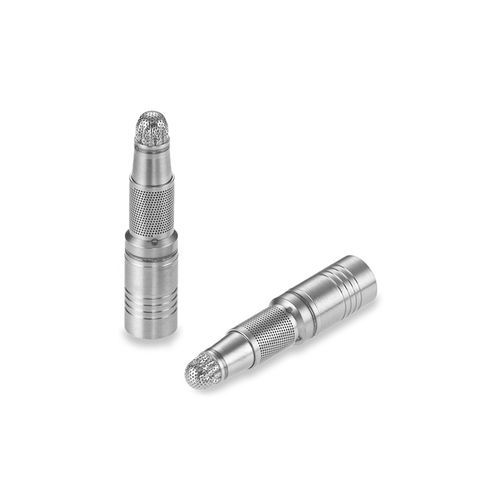

压力阀门 SVBA2810118D

液压微型不锈钢

此微型滑阀中的阀芯偏置，使得紧急端口（E）通常关闭，正常端口（N）和服务端口（S）连接。它非常适合流量高达6 GPM的应用。集成的安全屏幕提供额外的保护，以防止杂质或碎屑。 - 类型：弹簧偏置 - 直径：0.281英寸 - 洛姆率：最大180洛姆 - 最大工作压力：高达4000 psi 一般性能 - 正常流量（N到S或S到N）：最大180洛姆 - 紧急流量（E到S）：最大180洛姆 - 最大额定流量：6.0 GPM - 切换压力：15 psid（最小）40 psid（最大） - 最大泄漏：（N到E或E到N在4000 psid）：2分钟等待后每小时5滴 - 筛孔尺寸：0.008英寸标称 - 标称系统压力：高达4000 psi - 标称重量：5.0克 - 测试流体：MIL-PRF-83282在85°F 材料 - 后体：304L CRES（AMS 5647） - 前体：15-5PH CRES（AMS 5659） - 销：303 CRES（QQ-S-763C） - 弹簧：17-7PH CRES（AMS 5678） - 阀芯：440C CRES（AMS 5630） - 鼻密封：6061-T6 Al（AMS 4117） - 桶筛：15-5PH CRES（AMS 5659） - 筛网：304L CRES（QQ-S-766） - 底座垫圈：304L CRES（QQ-S-766） - 钎焊：（AMS 4774） 表面处理：所有CRES部件均已钝化。销已预先上蜡。不要去油。不要润滑。 更换零件和配件 - CUTA2810137C：安装/拆卸工具套件 - PRFA2810003A：更换销 - SVBA2810009B：更换鼻密封 关键产品事实 - 类型：弹簧偏置 - 直径：0.281英寸 - 洛姆率：最大180洛姆 - 最大工作压力：高达4000 psi 横截面视图，尺寸视图，安装孔详细信息：请参阅图库中的图像以供参考。所有尺寸均为英寸。 安装程序：PS J2374 Rev A：3端口插入的安装 安装和制造工具：CUTA2810137C：安装和拆卸工具套件图纸 CAD包络：281带筛网的弹簧偏置滑阀模型（可从网站下载） 手册参考：航空航天、能源和赛车解决方案的技术液压手册第G10-G11页 技术规格： - 正常流量（N到S或S到N）：最大180洛姆 - 紧急流量（E到S）：最大180洛姆 - 最大额定流量：6.0 GPM - 切换压力：15 psid（最小）40 psid（最大） - 最大泄漏：（N到E或E到N在4000 psid）：2分钟等待后每小时5滴 - 筛孔尺寸：0.008英寸标称 - 标称系统压力：高达4000 psi - 标称重量：5.0克 - 测试流体：MIL-PRF-83282在85°F
