容积式流量调节器 FCFA series

液压

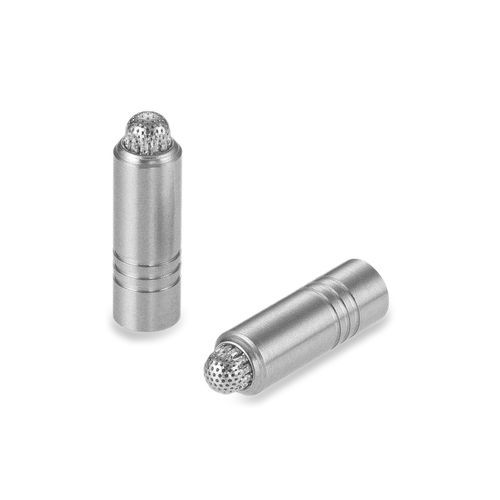

这种微型流量控制阀直径为 0.187 英寸，长度为 0.71 英寸。该阀将节流阀和单向阀并联成一个整体，在一个方向提供计量流量，在另一个方向提供自由流量。阻尼范围从 1000 到 20,000 Lohms：类型：流量控制直径：0.187 英寸计量流量范围：1000 - 20,000 Lohms1000 - 20,000 洛姆最大工作压力：3000 psi一般性能特性规格计量洛姆率公差±5%或±10%标称系统压力高达 3000 psi开裂压力2 - 8 psid自由流洛姆率在 25 psid 及更高压力时最大为 470 洛姆。标称重量 1.3 克材料部件材料规格阀体 303 CRESQQ-S-763CPin303 CRESQQ-S-763CSpring Seat303 CRESQQ-S-763COrifice ...te303 CRESQQ-S-763CShuttle ...te303 CRESQQ-S-763CSpring302 CRESAMS 5688Screen304L CRESASTM A 666Braze---AMS 4774表面处理：所有 CRES 零件均已钝化。请勿脱脂。请勿润滑。替换零件和附件零件编号说明CUTA1870104C安装/拔出工具套件JETA1870003AR替换销关键产品信息类型：流量控制直径：0.187 英寸计量流量范围：1000 - 20,000 Lohms 最大工作压力：3000 psi零件编号和规格LEE 零件编号公差自由流向计量流量自由流向流量（最大）名义筛孔尺寸 (in)FCFA1875100D±5%FORWARD10004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875150D±5%FORWARD15004700.008FCFA1875150D±5%FORWARD15004700.008008FCFA1875200D±5%FORWARD20004700.008FCFA1875250D±5%FORWARD25004700.008FCFA1875300D±5%FORWARD30004700.008FCFA1875400D±5%FORWARD40004700.008FCFA1875500D±5%FORWARD50004700.006FCFA1875600D±5%FORWARD60004700.006FCFA1875800D±5%FORWARD80004700.004FCFA1875100H±5%FORWARD100004700.004FCFA1875120H±5%FORWARD120004700.004FCFA1875150H±5%FORWARD150004700.004FCFA1875200H±5%FORWARD200004700.004FCRA1875100D±5%REVERSE10004700.008FCRA1875150D±5%REVERSE15004700.008FCRA1875200D±5%REVERSE20004700.008FCRA1875250D±5%REVERSE25004700.008FCRA1875300D±5%REVERSE30004700.008FCRA1875400D±5%REVERSE40004700.008FCRA1875500D±5%REVERSE50004700.006FCRA1875600D±5%REVERSE60004700.006FCRA1875800D±5%REVERSE80004700.004FCRA1875100H±5%REVERSE100004700.004Technical SpecificationsDiameter: 0.187 inchesLength: 0.71 inchesMetered Flow Range:标称重量：1.3 克主体材料：303 CRES (QQ-S-7-7)303 CRES（QQ-S-763C）引脚材料：303 CRES（QQ-S-763C）弹簧座材料：303 CRES (QQ-S-763C)孔板材料：303 CRES (QQ-S-763C)梭板材料：303 CRES (QQ-S-763C)弹簧材料：302 CRES (AMS 5688)滤网材料：304L CRES (ASTM A 666)钎焊：AMS 4774表面处理：所有 CRES 零件均已钝化。销钉已预蜡化。请勿脱脂。请勿润滑。
