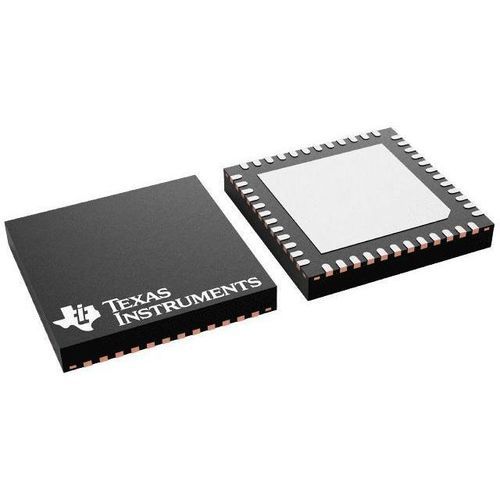

32位微控制器 CC2640R2F

无线传动通信低功率

概述
CC2640R2F 是一款 2.4 GHz 无线微控制器 (MCU)，针对低功耗 Bluetooth® Low Energy 5.1 及专有 2.4 GHz 应用进行了优化。适用于楼宇安全、HVAC、资产追踪、医疗设备及需要低待机电流与可靠射频性能的工业/物联网传感场景。

主要特性

• 支持 Bluetooth® 5.1：LE Coded PHY（长距）、LE 2‑Mbit PHY、Advertising Extensions、多广告集，向后兼容早期 LE 规范
• 随 SimpleLink™ CC2640R2F SDK 提供完全合格的 Bluetooth® 5.1 协议栈
• 超低待机电流：RAM 全保持时 1.1 µA
• 可编程、自主运行的超低功耗传感器控制器 CPU，用于低功耗采样与事件处理
• 专用无线电控制器（Arm® Cortex®‑M0）用于低功耗 RF 控制及多物理层运行
• 优秀的接收灵敏度与抗干扰性能（125 kbps LE Coded PHY 下可达 −103 dBm）

微控制器

• CPU 内核：Arm® Cortex®‑M3，最高 48 MHz
• 闪存：128 kB 可系统编程（器件系列可能包含更大非易失性总量）
• RAM：28 kB（含 20 kB 超低泄漏 SRAM）
• 调试：2 引脚 cJTAG 与 JTAG；支持 OTA 固件升级
• EEMBC CoreMark：142

外设

• 1 × UART；2 × SPI（SSI）；I2C 与 I2S
• 12 位 ADC，200 ksps，8 通道模拟多路复用
• 连续时间比较器与超低功耗模拟比较器；可编程电流源
• 实时时钟 (RTC)；AES‑128 安全模块与 TRNG
• 支持最多 8 个电容式按键；集成温度传感器

GPIO 与封装

• 封装对应 GPIO 数：10、14、15 或 31
• 所有数字外设引脚可路由至任意 GPIO，便于硬件设计

封装 | 引脚 | 尺寸
DSBGA (YFV) — 34 引脚 — 2.59 × 2.59 mm（约 6.7081 mm²）
VQFN (RGZ) — 48 引脚 — 7 × 7 mm（约 49 mm²）
VQFN (RHB) — 32 引脚 — 5 × 5 mm（约 25 mm²）
VQFN (RSM) — 32 引脚 — 4 × 4 mm（约 16 mm²）

安全

• 加密加速与 AES‑128 硬件模块
• 真随机数发生器 (TRNG)
• 设备认证/防伪、受保护的调试与软件 IP 保护

电源与低功耗模式

• 工作电压：常规 1.8–3.8 V；外部稳压器模式 1.7–1.95 V
• 有源接收：约 5.9 mA；TX @0 dBm：约 6.1 mA；TX @+5 dBm：约 9.1 mA
• 有源 MCU：约 61 µA/MHz；传感器控制器：0.4 mA + 8.2 µA/MHz
• 待机（RTC 运行且 RAM/CPU 保持）：1.1 µA；关断：100 nA（外部事件唤醒）

射频（RF）

• 2.4 GHz RF 收发器，兼容 Bluetooth® Low Energy 5.1 及早期规范
• 接收灵敏度：典型 −97 dBm（BLE），在某些模式下 125 kbps LE Coded PHY 可达 −103 dBm
• 链路预算最高可达 102 dB；可编程发射功率最高 +5 dBm；支持单端或差分 RF 接口
• 适用于满足全球 RF 规范（ETSI、FCC、ARIB）

开发工具与生态

• 提供完整开发套件与参考设计
• 软件：SimpleLink™ CC2640R2F SDK（含免版税 BLE 协议栈）
• 工具：SmartRF™ Studio、Sensor Controller Studio、IAR、Code Composer Studio（IDE 与 Cloud）

技术规格

• 型号：CC2640R2F
• CPU：Arm® Cortex®‑M3，最高 48 MHz
• 闪存：128 kB；RAM：28 kB（20 kB 超低泄漏）
• ADC：12 位，200 ksps，8 通道
• 外设：UART、SPI（2）、I2C、I2S、4 个定时器、RTC、Sensor Controller
• GPIO：10 / 14 / 15 / 31
• 射频：2.4 GHz BLE 5.1，TX 最高 +5 dBm，灵敏度可达 −103 dBm
• 电源：1.8–3.8 V；待机 1.1 µA；关断 100 nA
• 工作温度：−40 至 +85 °C
• 安全：AES‑128、TRNG、设备认证
