数字变换器 ISO7741

通信信号电压/电流

产品概述
ISO7741 是一款 4 通道数字隔离器，为 CMOS/LVCMOS I/O 提供直流隔离。每个隔离通道采用输入与输出缓冲器，二者由双电容式 SiO2 绝缘栅分离。该系列包含基础（Basic）与强化（Reinforced）绝缘等级的型号，并提供输出缺省状态选项（缺省高或带后缀 F = 缺省低）。器件配备使能引脚，可将输出置于高阻抗以支持多主控制与降低功耗。

主要特性（摘要）

• 最大数据速率：100 Mbps
• 在 1500 VRMS 工作电压下，绝缘栅预期寿命 >30 年
• 隔离等级：依据封装/型号可达 5000 VRMS（DW）或 3000 VRMS（DBQ）
• 部分型号的浪涌隔离能力（VIOSM）可达 12.8 kV
• CMTI 典型值约 ±100 kV/µs；最小值以具体器件为准
• 供电电压与电平转换范围：2.25 V 至 5.5 V
• 默认输出选项：高电平（ISO774x）或低电平（ISO774xF）
• 工作温度范围：−55 °C 至 125 °C
• 低功耗：典型约 0.88 mA（DC）；1 Mbps 时每通道约 1.5 mA
• 典型传播延迟：约 10.7 ns（5 V 供电）
• 系统级 EMC 特性：具备对 ESD、EFT 和 surge 的抗扰能力；绝缘栅两侧支持 ±8 kV IEC 61000-4-2 接触放电；低辐射
• 封装选项：宽体 SOIC (DW-16) 与 QSOP/SSOP (DBQ-16)
• 提供汽车级（ISO774x-Q1）与相关认证支持

封装、图像与媒体（产品页面）

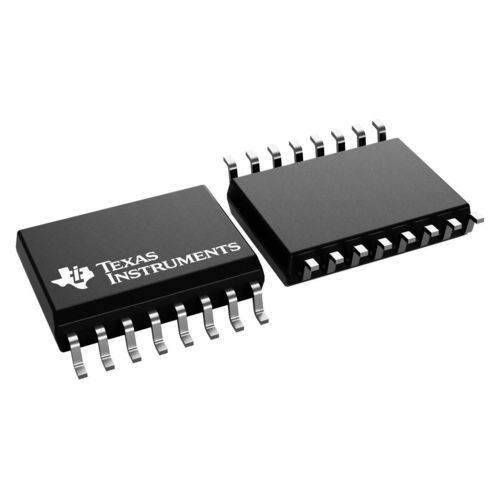

可选封装包括 16 引脚 Wide‑SOIC (DW) 与 16 引脚 SSOP/QSOP (DBQ)。产品页面提供封装图、简化原理图、方框图与外形图以说明器件互连及封装轮廓。

应用与使用说明
ISO7741 常用于与隔离电源配合，以防止数据总线（如 RS‑485、RS‑232、CAN）或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。典型应用：工业通信接口、隔离数据采集、驱动控制与需具备基础或强化隔离的系统。建议配合绝缘电源使用，并按数据手册的 PCB 布局建议进行设计以满足系统级 EMC 与安全要求。

数据手册与技术文档
产品页面提供数据手册、应用说明、认证文件、评估板指南与仿真模型等，支持设计验证与认证流程。

技术规格

• 通道数：4
• 正向/反向通道：3 正向 / 1 反向
• 集成隔离电源：否
• 隔离等级：Basic、Reinforced（视型号而定）
• 默认输出：High 或 Low（后缀 F = Low）
• 最大数据速率：100 Mbps
• 支持协议：GPIO、PWM、SPI、UART
• VIOSM（surge）(VPK)：7,800；10,000；12,800（型号相关）
• VIOTM（transient）(VPK)：例如 4,242；8,000
• VISO (Vrms)：3000（DBQ）、5000（DW）
• CMTI（min）：85,000 V/µs
• 工作温度：−55 °C 至 125 °C
• 供电电压：2.25 V 至 5.5 V
• 传播延迟（typ）：0.0107 µs（10.7 ns）
• 每通道典型电流：0.88 mA（DC）；1 Mbps 时约 1.48–1.5 mA
• 爬电距离 / 间隙（最小）：3.7 mm 或 8 mm（视型号而定）
