电动车充电站 E-DIAG

交流直流移动式

概述

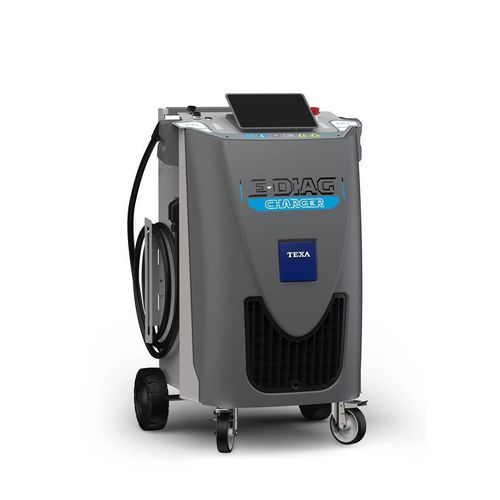

E-DIAG CHARGER是一款面向维修车间的移动充电与诊断站，用于对电动汽车（BEV）和插电式混合动力车（PHEV）的牵引电池进行充电及在线诊断。该设备集成了AC/DC充电、车辆诊断及电池健康状态（SoH）估算，并支持现场证书生成。

主要功能

• 为BEV和PHEV的牵引电池提供充电（AC和DC）。
• 对电池电子系统和充电系统进行串行诊断。
• 内置NAVIGATOR NANO SERVICE诊断模块，支持OBD/BMS访问与电芯监测。
• SoH估算与证书生成（车间证书与第三方认证证书选项）。
• 支持12 V和24 V辅电池的充电与诊断。

充电
E-DIAG CHARGER支持通过Type 2接口进行交流充电，及通过CCS2 Combo接口进行直流快充，牵引电压最高支持800 V。AC和DC充电测量均通过MID认证（指令2014/32/EU）。设备可同时管理两路充电（例如一路AC、一路DC），并可配合可选PLC ENERGY METER附件自动调整功率，避免车间电网过载。

诊断
诊断功能支持在充电过程中执行系统检查。随附的NAVIGATOR NANO SERVICE模块提供：

• 与电池电子系统及充电系统的串行通信
• BMS连接与控制单元参数读取
• 在车辆支持时对单体电芯的监测
• 对电池及充电系统参数的完整读取

设备还支持一种稳定电压的诊断模式（'flashing mode'），用于在关键维护（ECU重编程、ADAS标定等）期间维持电池电压稳定。

电池健康状态（SoH）
通过读取车辆控制单元参数并在云端处理，设备以百分比形式估算牵引电池的SoH。车间可生成车间证书（TEXPACK E-DIAG CHARGER订阅包含），也可按需付费申请第三方认证证书，通常几分钟内可交付。

安全与电气特性
设备启动时执行内部自检。配备热电偶的专用夹具用于测量端子温度，若检测到异常温度将立即中断充电，确保安全。设备可根据车间电源容量自动调整充电功率，避免因过流导致的断电。

设计与易用性
E-DIAG CHARGER配备10英寸多点触控彩色显示屏，支持戴手套操作（glove-touch）。基于Windows的软件提供面向工作流程的简洁界面，以便快速访问充电、诊断和证书功能。机身为可移动结构，带万向轮，便于在空间受限的车间内定位。

包含功能（摘要）

• BEV/PHEV牵引电池充电（AC Type 2 & DC CCS2，最高800 V）
• 电池电子系统与充电系统的串行诊断
• 12 V和24 V电池的充电与诊断
• SoH估算与证书生成（车间/认证）
• 双路同时充电及自动功率管理（可选PLC ENERGY METER）

技术规格

• 充电接口：AC Type 2，DC CCS2 Combo
• 最大牵引电压：最高800 V
• 充电计量：MID认证（指令2014/32/EU）
• 同时充电：两路（例如AC + DC）
• 功率管理：可调阈值；可选PLC ENERGY METER实现动态限制
• 诊断模块：NAVIGATOR NANO SERVICE随附（OBD/BMS连接）
• SoH：云端处理估算；提供车间与认证证书选项
• 显示：10英寸多点触控彩色屏，支持戴手套操作
• 安全：启动自检；带热电偶的夹具用于温度监测并自动停止
• 可移动性：紧凑机身配万向轮
• 软件：Windows界面，直接访问充电与诊断工作流程
• 服务：TEXPACK E-DIAG CHARGER订阅包含车间证书；认证证书可作为付费服务提供
