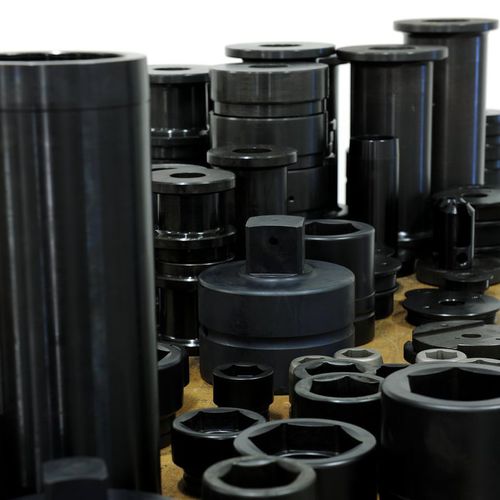

螺纹嵌件 251

钢圆形六角形

对螺钉、螺栓和/或螺母进行测试时，必须使用插入件，一方面是为了确保试样排列正确，另一方面是为了使力能正确传递到多组分传感器中。 插入式传感器有多种型号可供选择： -A 型：管状主体，带内螺纹和作为头垫的反向滑轮 -B 型：管状主体，带用于六角螺母的六角插座，对轮作为顶垫 -C 型： 管状主体，带方形支架（固定器），用于标准套筒 根据需要，顶垫可与耐磨条固定器一起成型。每次测试时，都会使用耐磨条，以便在原始应用材料上形成新的未使用的头下区域。所有其他部件都将用硬化（HRC 60）工具钢制造。根据螺钉尺寸的不同，需要使用不同尺寸的刀片。 - A 型 - 用螺钉连接整个测量头。工具简单，但不适合短紧固件。试样更换方便快捷。 - B 型 - 用于固定螺栓头或螺母的六角腐蚀夹紧套。适用于 3 倍直径以上的螺栓长度。精致的夹紧套仅用于一种固定类型和尺寸。操作极为快速简单。因此适用于大批量试样。 - C 型--多部件，因此非常灵活。螺母或螺栓头通过普通套筒固定在方形上。因此，它适用于各种螺栓头和形状，每个试样尺寸只需一个主要工具。成本效益高，因为不同尺寸的螺栓只需要相应的套筒。
