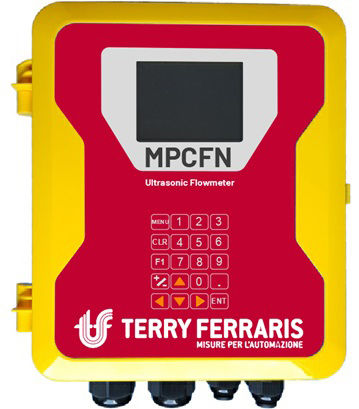

时差法超声波流量计 MPCFN

体积用于水废水

概述
MPCFN是用于明渠流量测量的飞行时间差（面速）流量计。该系统由先进的数字信号处理（DSP）计算机与最多8个超声速率换能器组成，可配合可选的液位变送器进行断面面积流量计算。通过在与流向成角度α的路径上，上下游传播的超声脉冲的通时差来测量流速。MPCFN适用于矩形、圆形、梯形及其他形状的渠道，换能器几乎不产生水力阻力。

表
测量：电子；流量/流速（面速）
检测：飞行时间差超声波
技术：采用交叉相关和快速傅里叶变换（FFT）的DSP

主要特点

• 飞行时间差测量原理（上游与下游通时差）
• 采用交叉相关和FFT的高级DSP进行稳健的信号处理
• 支持最多8个超声速率换能器
• 可选液位变送器用于面积‑流量计算
• 适用于矩形、圆形、梯形及不规则断面渠道
• 换能器几乎不会造成水力限制或压降
• 适用于高悬浮固体和夹带气体（约可达30%）以及噪声较大的工况
• 支持两路独立测量，总计最多4个弦面（例如：2个尺寸 × 各2个弦面）

技术规格

• 产品类型：用于明渠的飞行时间差面速流量计
• 主要测量：流量/流速（面速）
• 电子部分：数字信号处理（DSP）计算机
• 信号处理技术：交叉相关与快速傅里叶变换（FFT）
• 换能器：最多8个超声速率换能器
• 可选附件：液位变送器（用于面积计算）
• 适用渠道形状：矩形、圆形、梯形及其他形状
• 测量原理：超声脉冲在角度α下上下游传播，通时差与流速成正比
• 安装影响：换能器几乎不产生水力阻力（压降极小）
• 运行稳定性：针对高悬浮固体、夹带气体和噪声环境设计
• 多重测量：最多支持两路独立测量，总计最多4个弦面
