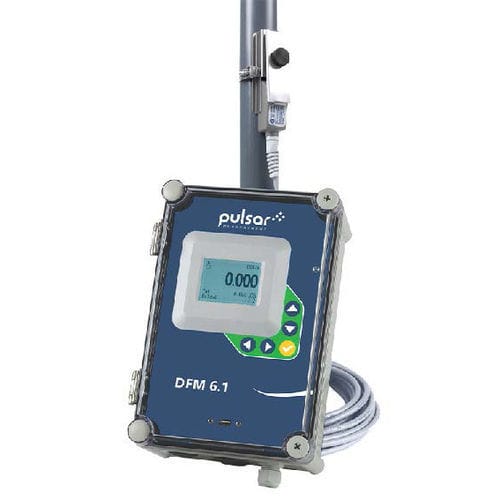

多普勒效应超声波流量计 DFM 6.1体积废水液体
添加到我的收藏夹
添加到产品对比表
产品规格型号
- Vvv技术
- 多普勒效应超声波
- 类型
- 体积
- 液体类型
- 液体, 废水, 用于高粘度液体, 用于研磨液, 泥浆
- 管道直径
- DN15-1/2"
- 安装类型
- 夹合式
- 通信协议
- 4-20 mA, 数字输出式, 带电接触点
- 电源电压
- 240 VAC
- 保护程度
- 本质安全, IP66, NEMA 4X
- 其他特性
- 数字, 带显示器, 非接触式, 带数据输入器, 带有指示器-总量计算器, 非侵入性
- 工艺温度
最多: 60 °C
(140 °F)最少: -20 °C
(-4 °F)- 精确度
0.5 %, 2 %
- 重复精度
0.1 %
产品介绍
概述
DFM 6.1 是一款多普勒式超声波流量计，配备外夹式（clamp-on）传感器，可对所谓的“难测”流体进行非接触测量。该产品从管道外部测量流量，适用于污浊、含气或含颗粒的液体，如污水、淤泥、粘性或带磨蚀性的介质。
主要特性
外夹式传感器无需与介质接触，安装时无需停流。多普勒流量算法与高速DSP提供增强的信号处理功能，可滤除背景噪声并区分微弱或失真的信号，从而在恶劣工业环境中实现可靠测量。
电子与输出
5键配置系统，具备大型数字流量显示与累计器。隔离型4–20 mA模拟输出、两个可编程控制继电器和支持2600万数据点的记录器，便于过程监控与记录保存。
工作原理
通过发射声学信号并接收来自悬浮于液体中的颗粒或气泡的反射来确定速度。根据测得的速度和配置的管道内径计算流量。
应用
安装与适用性
DFM 6.1 传感器可夹装于内径为12.7 mm（0.5 in）或更大的管道外侧。作为外部非侵入式设备，它不会阻碍流动，不产生压降，并且不受磨蚀性或强腐蚀性流体影响。
安全与认证
标准传感器被归类为 Class I Div 2 的非易燃（non-incendive）。可选提供本质安全（intrinsically safe）传感器以满足 Class I Div 1 危险场所要求。
兼容电子设备
推荐兼容指示器：LED96（数字测量指示器）。
技术规格
DFM 6.1 是一款多普勒式超声波流量计，配备外夹式（clamp-on）传感器，可对所谓的“难测”流体进行非接触测量。该产品从管道外部测量流量，适用于污浊、含气或含颗粒的液体，如污水、淤泥、粘性或带磨蚀性的介质。
主要特性
外夹式传感器无需与介质接触，安装时无需停流。多普勒流量算法与高速DSP提供增强的信号处理功能，可滤除背景噪声并区分微弱或失真的信号，从而在恶劣工业环境中实现可靠测量。
电子与输出
5键配置系统，具备大型数字流量显示与累计器。隔离型4–20 mA模拟输出、两个可编程控制继电器和支持2600万数据点的记录器，便于过程监控与记录保存。
工作原理
通过发射声学信号并接收来自悬浮于液体中的颗粒或气泡的反射来确定速度。根据测得的速度和配置的管道内径计算流量。
应用
- 污水
- 工业废水
- 雨水
- 合流下水道
- 天然溪流
- 灌溉用水
安装与适用性
DFM 6.1 传感器可夹装于内径为12.7 mm（0.5 in）或更大的管道外侧。作为外部非侵入式设备，它不会阻碍流动，不产生压降，并且不受磨蚀性或强腐蚀性流体影响。
安全与认证
标准传感器被归类为 Class I Div 2 的非易燃（non-incendive）。可选提供本质安全（intrinsically safe）传感器以满足 Class I Div 1 危险场所要求。
兼容电子设备
推荐兼容指示器：LED96（数字测量指示器）。
技术规格
- 型号：DFM 6.1
- 技术：多普勒超声波
- 传感器类型：外夹式（非接触）
- 最小管径：12.7 mm（0.5 in）
- 推荐流体：污浊或含气液体、污水、淤泥、磨蚀性介质、粘性液体、含固体或气泡的流体
- 安装：外夹安装，无需停流；无需切割或钻孔管道
- 显示：大型数字流量显示与累计器
- 配置：5键配置系统
- 输出：隔离型4–20 mA输出；两个可编程控制继电器
- 数据记录：2600万点数据记录器
- 信号处理：具有背景噪声滤波的多普勒算法；高速数字信号处理器
- 传感器分类：Class I Div 2 非易燃；可选 Class I Div 1 本质安全传感器
- 优点：传感器无污垢/结垢；不阻碍流动；耐磨蚀流体；无压降
