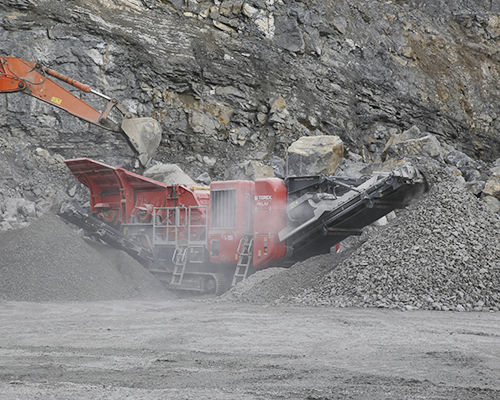

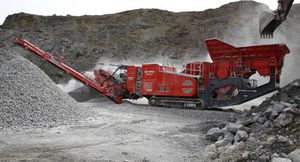

反击破碎机 I-120

移动式次级履带式

概述
I-120 第二代水平冲击破碎机旨在改善采石、采矿、回收和拆除作业中的物料流动性和生产效率。该机采用经过验证的 Finlay CR038 冲击腔，配合直驱和先进电子控制，能实现高破碎比并保持稳定的产品形状。

主要特点

• 全液压衬板（apron）调节辅助，可便捷精确地调整冲击腔衬板。
• 重载振动给料机（VGF）带有一体化预筛，可去除细料并将旁路物料分级以便再处理。
• 给料器耐磨板采用弧形角设计，能减少粘性物料在角部的堆积。
• 料仓可在地面通过液压折叠并锁定，便于现场安全、快速的安装与拆卸。

应用与可选件

• 适用于采石场与矿山的一级和二级破碎。
• 回收/拆除配置可选：底板给料器（underpan feeder）、腔室二次衬板自动调节、过带磁选、旁路皮带等。
• 支持 T-Link 远程监控电信系统，实现设备状态和位置的远程管理。

主要部件

• 冲击腔：Finlay CR038 冲击腔，V 型皮带直驱，转子 Ø1033 mm × 宽度 1100 mm，进料口约 1130 mm × 800 mm，液压衬板调节。
• 主输送机：带宽 1.1 m（44"），卸料高度约 3.5 m，堆存容量约 63.8 m³，运输时液压下降。
• 旁路输送机（可选）：带宽 650 mm（26"），最大卸料高度约 2.5 m，堆存容量约 18.1 m³。
• VGF 料仓/给料机：料仓容量 5 m³（带扩展约 8 m³），液压折叠扩展并锁定。
• 履带底盘：履带板宽度 400 mm（16"），齿轮中心距 3.243 m，最大爬坡能力约 30°。
• 磁选器（可选）：悬挂式自清洁过带磁选器（永磁 / 双极配置可选）。

技术规格

• 净发动机功率：Tier 3 - CAT 375 hp | Tier 4F / Stage IV - Scania 400 hp（换算：280 kW / 292 kW）。
• 转子尺寸：Ø41" × 44"（Ø1033 mm × 1100 mm）。
• 运输重量：约 81,571 lbs（37,000 kg）。
• 运输尺寸：高 11'2"（3.4 m）× 宽 8'6"（2.6 m）× 长 49'10"（15.2 m）。
• 工作尺寸：高 13'0"（4.0 m）× 宽 18'9"（5.8 m）× 长 48'10"（14.9 m）。
