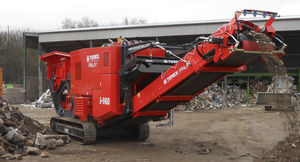

颚式破碎机 J-1170

移动式履带式紧凑型

描述

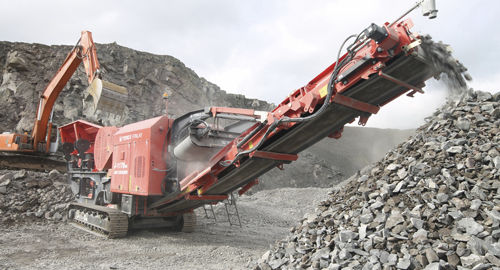

Finlay J-1170+ 是第二代履带式移动一次颚式破碎机，适用于骨料、矿山、拆除和回收。该机将 Terex 1100 mm x 700 mm 油压驱动颚室、液压辅助闭侧调节、重载可变速 VGF 及一体化预筛相结合，以提供高产能和高效处理能力。

主要特点

• 1100 mm x 700 mm 单摆颚室，油压驱动，提供高产能和大减速比。
• 自动可变速振动格栅给料机（VGF），实现持续的堵塞式给料（choke feed）。
• 高功率油压驱动带反转功能，用于清除堵塞并实现精确的颚室控制。
• 液压辅助闭侧设置（CSS）实现快速调整并减少停机时间。
• 一体化预筛与重载可变速 VGF 提高生产吞吐量。

料斗 / 给料器

• 料斗容量：≈9 m³
• 后方进料高度：4.01 m
• 后方进料宽度：2.4 m
• 液压锁定机构
• VGF 尺寸：1.05 m 宽 x 4.25 m 长

旁通输送机（可选）

• 皮带宽度：650 mm
• 工作角度：22°
• 运输时液压折叠
• 卸料高度：≈2.9 m
• 堆料容量：≈36.3 m³ @ 40°

颚室

• Terex 单摆颚室 1100 mm x 700 mm
• 颚下间隙：520 mm
• 油压驱动，标配液压辅助闭侧设置
• 反转动作用于清除堵塞

履带底盘

• 履带板宽度：500 mm
• 两速行走并带软启动
• 爬坡能力：25°

检修平台

• 镀锌人行道和梯子，便于全面检修维护
• 左侧人行道可访问动力单元两侧
• 运输时可紧凑折叠

主输送机

• 皮带宽度：1,000 mm
• 工作角度：23°
• 卸料高度：≈3.1 m（标准输送机）
• 进料点设冲击条和耐磨衬板
• 堆料容量：≈44.3 m³ @ 40°

磁选器（可选）

• 皮带宽度：750 mm
• 液压驱动

T-Link 远程监控

• 标配 T-Link 硬件与软件
• 包含七年免费数据订阅（以地区可用性为准）

技术参数

• 发动机净功率：Tier 3 CAT 350 hp | Tier 4 Final / Stage V Scania 345 hp（可替代标注：261 kW / 257 kW）
• 进料口尺寸：1100 mm x 700 mm
• 运行重量：≈48,900 kg
• 运输尺寸（约）：H 3.4 m | W 2.9 m | L 14.5 m
• 工作尺寸（约）：H 4.0 m | W 6.04 m | L 16.1 m
