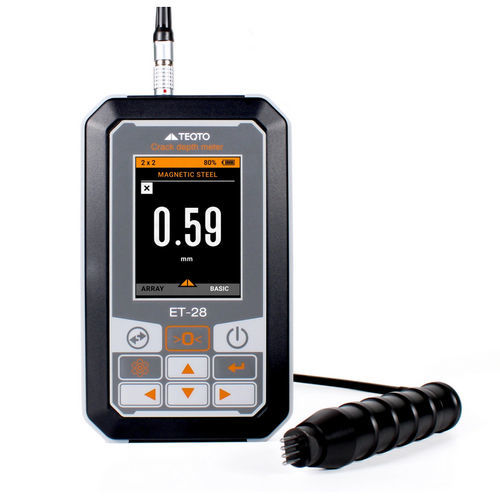

电子裂缝测量仪 ET-28

一种高精度的手持仪器，专为测量各种金属和合金（包括不锈钢和硬铝合金）上的裂纹深度而设计，这些裂纹已通过其他方法检测到。裂纹深度计基于交流电位测量原理运行，与传统方法相比，提供快速而精确的深度测试。它与其他裂纹检测方法（如磁粉、毛细管或涡流检测）结合使用时效果最佳。 - 适用于测量铁磁性和非铁磁性材料（例如，不锈钢、铝合金）。 - 测量范围广，从0.2到100.0毫米。 - 材料电磁特性对测量结果的影响最小。 - 配备各种探头设计，用于检查不规则形状的产品。 - 探头上的移动弹簧加载接触电极可在曲面上进行测量。 - 适用于现场、车间和实验室条件下使用。 应用: - 轴、辊、轧机、建筑构件、机器和机制 - 管道、管子、石油和天然气管道 - 压力容器 - 能源行业设备 裂纹深度测量阶段: - 设置“0” – 在物体的未损坏区域进行测量。 - 测量裂纹深度 – 将接触电极放置在裂纹的两侧，屏幕上将显示以毫米为单位的深度测量值。 控制对象的要求: - 表面粗糙度为40 Rz（10 Ra）或更小。 - 与探头电极的稳定电接触。 技术规格: 特性 | 值 --- | --- 测量范围（裂纹深度） | 0.5 – 30 mm 估计范围（裂纹深度近似值） | 30 – 100 mm 测量精度 | ±(0.1h + 0.2 mm)，其中“h”是裂纹深度 最大裂纹宽度（取决于探头设计） | 高达3.5 mm 最小裂纹长度 | 5个裂纹深度，不小于3 mm 电源 | 蓄电池 显示照明 | 是 自动关闭 | 是 电子单元尺寸 | 150х80х30 mm 重量 | 0.4 kg 工作温度范围 | +5 … +40 °C 保修 | 1年 交付套件: - 电子单元 - 蓄电池 - 探头“1×4” - 带有3个裂纹的测试块 - 充电器 - 软壳 - 用于固定设备的臂袖 - 携带和存储袋 附件: - 用于难以到达区域的探头“2×2”（例如，圆角） - 用于深度超过30 mm的裂纹的探头“3+1”（带外部电极） 电位测试方法的原理和应用: - 识别薄板金属中的分层和铸造缺陷。 - 评估焊接接头质量。 - 检测有缺陷的焊缝。 - 识别双金属板中的分层。 - 测量金属部件中的裂纹。 - 通过导电性对金属物体进行分类或识别。 电位方法的基础: 电位方法（EPM）是最广泛使用的电气无损检测技术。它涉及测量测试对象表面的电位分布以检测表面缺陷。电流（交流或直流）被供应到检查区域，并使用接收电极测量电位差。该值用于评估表面缺陷的深度及其尺寸参数。该方法在评估裂纹深度方面非常有效，但可能不太适合其他缺陷类型，如空洞或孔隙。 限制因素: 1. 裂纹深度评估的可靠性取决于测试对象材料的电物理特性的均匀性和各向同性，主要是其特定电阻率。 2. 电位方法仅在缺陷具有显著线性扩展时有效，这对于裂纹是典型的。缺陷的长度必须至少是其深度的三倍。
