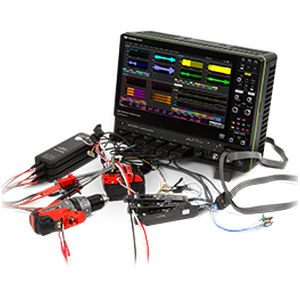

电机驱动分析仪建立在一个 8 通道上, 12-bit 分辨率示波器平台。 它采集任何信号并执行三相电力和机械功率计算。 它提供完整的电源部分和嵌入式控制测试范围
主要特性
•静态功率分析 - 类似于专用功率分析仪
•动态功率分析——获取更多信息
•完整的测试范围——控制系统、动力部分、电机
•全面的机械接口
•谐波计算选项
•矢量显示选项 (THREEPHAVECTOR)
•波形转换选项(THREEPHASEdq0)
•带 OscilloSYNC™ 的 16 个通道
静态功率分析
平均值数值表显示恒定负载、速度和扭矩操作条件下短(或长)时间段的电压、电流、功率、速度、扭矩等值 - 就像专用功率分析仪仪器提供的一样。
动态功率分析
长时间捕获数千次电源循环。 每周期波形视图可帮助您了解动态行为。 使用 Zoom+Gate 隔离和关联功率行为,以在动态负载、速度和扭矩运行条件下控制系统运行。
完整的测试范围
采集和显示来自电源和嵌入式控制系统的模拟、数字和串行数据信号。 在短至单个设备开关周期的时间段内,将电力系统行为与控制系统活动相关联。
