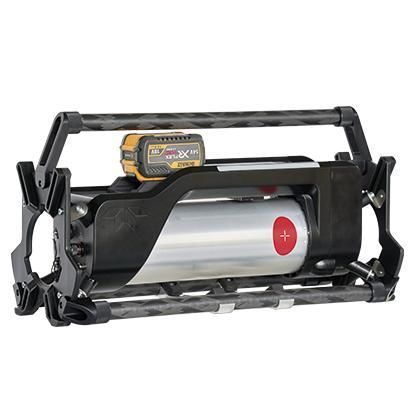

定向X 射线机 CP200B

电池动力手持式

产品概述
适用于工业无损检测（NDT）的电池供电便携式X射线发生器。CP200B 提供45–200 kV输出、小光斑和恒功率模式，适合现场数字射线摄影作业。

轻便与性能
含保护环时重量为15.1 kg（不含保护环12.5 kg），可实现45–200 kV和0.2–1.5 mA的管电流，最大阳极功率300 W。由 Dewalt Battery 54V 供电，30°C 时工作周期为100%，光学焦点为0.8 mm，适合精细成像。

便于检测的设计
具备可旋转油箱以实现最佳角度、直观的操作界面、无线与有线连接选项、坚固的人体工程学手柄以及用于管道定位的V形保护环。防护等级 IP65（电池除外），适应宽广的工作温度范围。

应用领域

• 石油与天然气
• 航空航天
• 焊缝检测
• 纺织品、艺术品与文物保护

技术参数表
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

附件

• 三脚
• 备用电池
• 触发器
• 外部电源
• 兼容 Sherlock NDT

技术规格

• 型号：CP200B
• 输出电压：45 至 200 kV
• 管电流范围：0.2 至 1.5 mA
• 满输出时管电流：1.5 mA
• 最大阳极功率：300 W
• 恒功率模式：是
• 工作循环（30°C）：100%
• 钢材穿透力：33 mm (1.3 in)
• 不含保护环重量：12.5 kg (27.5 lbs)
• 含保护环重量：15.1 kg (33.9 lbs)
• 外形尺寸：672 x 267 x 337 mm (26.4 x 10.5 x 13.3 in)
• 满输出时1 m处漏泄剂量：< 2 mSv/h
• 光学焦点（EN 12543）：0.8 mm (0.03 in)
• 最大有效角度：40 x 60°
• 固有滤过：0.8 mm Cu / 等效 3.5 mm Al
• 防护等级：IP65（不含电池）
• 工作温度：-30 至 +60 °C (-22 至 +140 °F)
• 存储温度：-40 至 +80 °C (-40 至 +176 °F)
• 保护环数量：2
• 电源：Dewalt Battery 54V
• 焦点：0.8 mm
