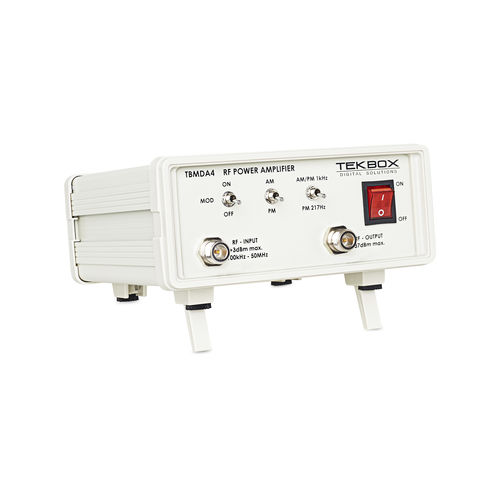

信号放大器 TBMDA4

功率宽带式

TBMDA4B 调制宽带功率放大器旨在为电子积木和产品的抗扰度测试提供廉价的信号源。它可由频谱分析仪的跟踪发生器输出驱动。它的输入功率范围为 -20 dBm...-10 dBm，可将跟踪信号发生器的输出功率提升至 5W。它的频率范围为 100 kHz 至 75 MHz，是 TBMDA3 的理想补充，后者的频率范围为 10 MHz 至 1 GHz。 TBMDA4B 非常适合驱动 Tekbox 近场探头，以找到电子电路的敏感点，或者在驱动 Tekbox TEM Cell TBTC0 时产生高达 550V/m 的电场，在驱动 TBTC1 时产生高达 300V/m 的电场，在驱动 TBTC2 时产生高达 150V/m 的电场，在驱动 TBTC3 时产生高达 100V/m 的电场。抗扰度测试信号可以是 CW、AM 或 PM 调制信号。因此，TBMDA4B 具有内置调制功能，可生成 1 kHz AM 或 PM 信号。在 PM 模式下，TBMDA4B 还可以生成占空比为 12.5% 的 217 Hz 信号，以模拟移动电话 TDMA 噪声。 特点 CW 放大器（调制关闭） 1 kHz、80% AM 调制 1 kHz、50% 占空比脉冲调制 217 Hz，12.5% 占空比脉冲调制 应用 通用功率放大器 抗扰度测试信号源，驱动近场探头 用于抗扰度测试的信号源，驱动 TEM 单元
