RF无线电频率衰减器 TBFL1

RF无线电频率衰减器
RF无线电频率衰减器
RF无线电频率衰减器
RF无线电频率衰减器
添加到我的收藏夹
添加到产品对比表


产品规格型号

技术参数
RF 无线电频率
输入电压

20 V

产品介绍

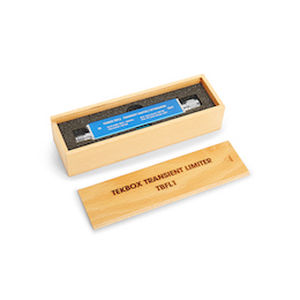

TBFL1 是一款瞬态限幅器/衰减器/高通滤波器的组合产品,设计用于在进行传导噪声测量或其他无法准确预测输入电平或可能发生意外过载的测量时,为频谱分析仪或测量接收器的输入提供最佳保护。 引脚二极管和肖特基二极管与多级 10dB 衰减器相结合,使该设备能够承受高达 5W (37dBm)的连续射频输入电平。气体放电管可提供额外的瞬态高压保护。此外,9 kHz 高通滤波器还能抑制电源电压的谐波。 TBFL1 限幅器的限幅阈值为 +11dBm,频率响应范围为 9 kHz 至 600 MHz,频率响应平坦,可用作各种传导噪声测量和许多其他应用的保护装置。 规格 频率范围:9 kHz - 600 MHz 衰减10 分贝 - 0.8/+1.6 分贝带内(9 千赫至 600 兆赫) 衰减 HP-滤波器:> 40 dB @ 1kHz 最大连续射频输入功率:带内 5W (+37 dBm) 最大直流输入电压:± 20V 输入匹配,线性工作范围:9 kHz - 600 MHz < - 16 dB 输出匹配,线性工作范围:9 kHz - 600 MHz < - 23 dB 线性工作范围:带内最高 0 dBm 输入电平 限制阈值:+11 dBm(输入电平为 37dBm) 输入连接器N 型母头 输出接口N-male 尺寸: 156 毫米 x 26 毫米 x 26 毫米156 毫米 x 26 毫米 x 26 毫米 重量: 170 克

---

PDF产品目录

该产品还没有PDF产品手册

查看TEKBOX的所有产品目录
