外齿回转支承
滚珠交叉滚子四点接触型

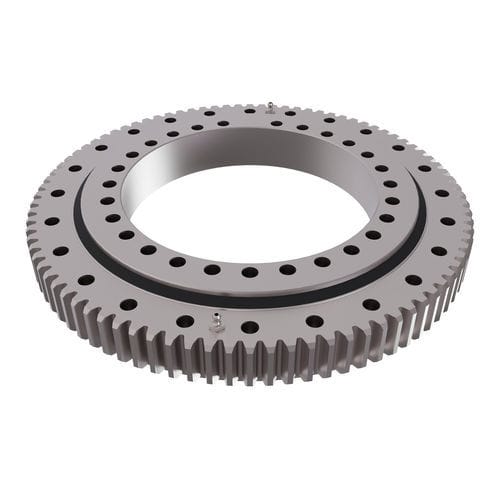

外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型 - 图像 - 2
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型 - 图像 - 3
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型 - 图像 - 4
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型 - 图像 - 5
外齿回转支承 - Tecma Drive - 滚珠 / 交叉滚子 / 四点接触型 - 图像 - 6
添加到我的收藏夹
添加到产品对比表

产品规格型号

齿圈
外齿
滚动组件
滚珠, 交叉滚子
几何形状
单列, 四点接触型
应用
用于公共施工/起重机/挖掘机, 用于机器人, 用于数控转台, 林业机械, 用于建筑, 用于物料搬运, 用于包装机器, 用于填充机
其他特性
重载, 轴向, 大直径, 径向, 紧凑型, 轻载
内径

最多: 2,000 mm
(78.74 in)

最少: 200 mm
(7.87 in)

外直径

最多: 2,400 mm
(94.488 in)

最少: 244 mm
(9.606 in)

宽度

最多: 200 mm
(7.874 in)

最少: 28 mm
(1.102 in)

模式

最多: 20 mm
(0.79 in)

最少: 2 mm
(0.08 in)

产品介绍

轻型外齿式回转支承 轻型回转支承是市场上最常见和最常用的回转支承,适用于中/低负荷的简单应用,在食品机械、包装和环保机械中得到广泛应用。 单排滚珠外齿式回转支承 Tecma Drive 开发并提供四点接触球式回转支承,单排球式回转支承由两个带感应回火滚道的回转环组成,结构紧凑,重量轻,在四个点的圆形滚道上通过钢球和聚酰胺或金属垫片。这种类型的回转支承可以同时承受轴向和径向力以及倾覆力矩,一般应用于旋转转换器、焊接机械手、中小型起重机、挖掘机和其他类型的工程机械。 带双排滚珠的外齿式回转支承 带双排钢球的回转支承由上下两排直径不同的钢球组成,具体取决于应用条件和所需载荷。这种开放式装配非常方便,因为上下环滚道的圆弧角均为 90°,可承受较大的轴向力和倾覆力矩;当径向力大于 0.1 倍轴向力时,建议专门设计滚道。否则,回转支承系列的轴向和径向载荷相对较大,结构坚固,特别适用于中型塔式起重机、汽车起重机、装卸机械等。

---

PDF产品目录

该产品还没有PDF产品手册

查看Tecma Drive的所有产品目录
* 显示价格为参考价,此价格不含税、不含运费、不含关税,也不包含因安装或投入使用所产生的其他额外费用。参考价格可能因国家、原材料价格和汇率的不同而产生变化。
