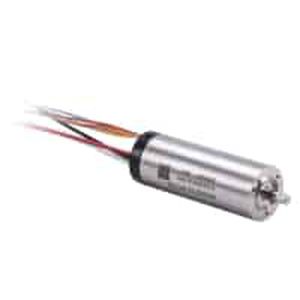

无槽电机 TSH22060 series
直流BLDC24V

无槽电机
无槽电机
无槽电机
添加到我的收藏夹
添加到产品对比表


产品规格型号

AC/DC
直流
类型
BLDC
电压
24V, 48V, 36V
构造
无槽, 模块化, 无铁芯, 无铁, 紧凑型, 小型, 微型
极数
单极
冷却
风冷
应用
用于医疗设备, 用于机器人, 纺织工业, 半导体工业
其他特性
高扭矩, 低噪, 大功率, 高速, 低惯性
功率

120 W, 150 W
(0.163 hp, 0.204 hp)

强度

3.07 A, 4.34 A, 5.93 A

扭矩

0.0338 Nm
(0.0249 ft.lb)

旋转速度

35,300 rpm, 36,500 rpm, 36,600 rpm
(221,796.44 rad.min-1, 229,336.26 rad.min-1, 229,964.58 rad.min-1)

直径

22 mm
(0.87 in)

温度

最多: 100 °C
(212 °F)

最少: -40 °C
(-40 °F)

产品介绍

创新和独立的专利无铁电机绕组设计在紧凑的尺寸中提供了高功率。无刷电机有两个版本,以满足广泛的应用要求:TSU版本专门用于标准速度和扭矩的应用,TSH型号已被优化用于更高的速度。此外,这些电机表现出低噪音、低惯性和短响应时间,以满足任何动态应用。典型的无刷电机的定子是用槽构成的,定子绕组是围绕着槽成形的,这种技术非常有名,随之而来的问题也不容忽视。主要问题是齿槽转矩,这在需要快速响应、快速加速和平稳运行的应用中是一个挑战。 无铁绕组 运行寿命长 成本效益高 无声运行 灵活的电机程序允许系统集成商根据机器要求选择电机、反馈和齿轮箱的解决方案。电机的规格、装配选项和附件可在微型电机的完整目录中找到。 微型电机可与iPOS2401/iPOS360x系列驱动器进行无缝控制(位置、速度或扭矩),提供完整的、经济的运动解决方案。

---
