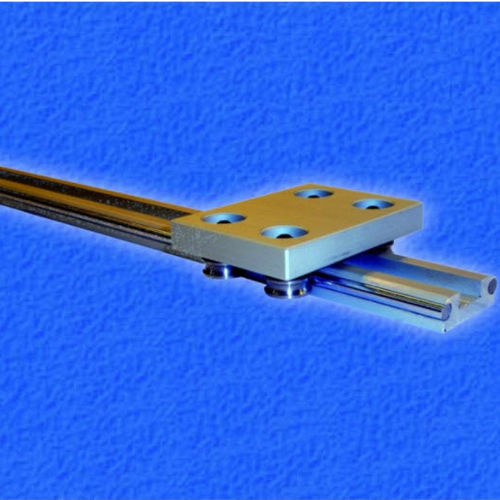

滚轮导轨 DI32 精准钢铝制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 滚筒
- 其他特性
- 精准, 钢, 铝制, 小型
- 导轨长度
4,000 mm, 6,000 mm
(157.48 in, 236.22 in)- 导轨宽度
最少: 28.5 mm
(1.12 in)最多: 57.5 mm
(2.26 in)- 载荷
最少: 320 N
最多: 8,000 N
- 速度
3 m/s
(9.8 ft/s)- 加速度
7 m/s²
(23 ft/s²)- 功能温度
最少: -20 °C
(-4 °F)最多: 80 °C
(176 °F)
产品介绍
- 铝合金型材导轨底座，带有硬化和研磨过的钢制综合精密轴
- 120°槽式轴承，用螺栓作为滚轮
- 双面和单面滑轨
- 可提供不锈钢导轨和滚轮的版本
- 普遍使用，适合大多数应用
- 大部分都有库存
- 我们将导轨切割成所需的长度
- 每个辊子的载荷高达5kN
- 中等扭矩可达2,2kNm(AG系统)
优点
- 干式操作，终身润滑和密封的辊子
- 不需要对导轨进行润滑
- 由于圆导轴上的120°角形滚子的点负荷，所以进给力非常低
- 轨道适合连续安装
- 中心辊和偏心辊允许调整系统的精度或平滑运动
- 支撑辊可用于长的、平行的、有固定和浮动侧的单轨系统
---
