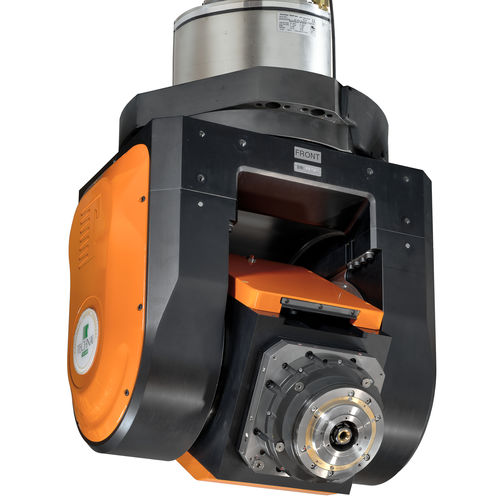

TCH 15 H是中小规模的两轴测座,其技术内容反映了Technai在直接驱动测座设计方面的技术水平和经验。
结构为叉形,A轴上有一个双马达--完全对称--在加工模具或航空结构的铝和复合材料部件时,它可以通过一些变化来进行配置
- 用加长的主轴体和选定质量的电主轴来加工模具
- 以最紧凑的配置和高功率电主轴进行 "航空 "加工
- 进气装置和伸缩套筒可用于复合材料加工
TCH 15 H机头可接受电主轴,其主体尺寸最大为190mm,扭矩范围最大为100Nm,并采用HSK A 63或HSK A100刀具连接。
它在两个轴上都有直接驱动电机,使受控轴的性能和流动性达到最佳状态(全五轴模式)。
它具有强大的轴夹紧装置,允许使用定向和夹紧的轴进行坚固和稳定的加工(5轴3+2模式)
它在两个轴上都配备了绝对编码器(EnDat协议;DriveCliq, Fanuc)。
---
