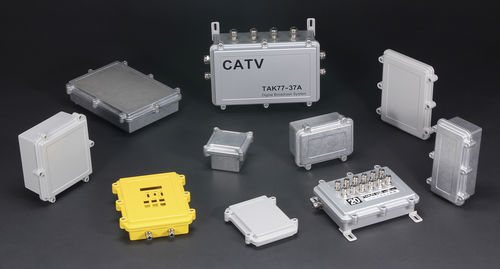

操控电箱 HQ series壁挂金属铝制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 用于操控
- 构造
- 壁挂
- 材料
- 金属, 铝制
- 保护程度
- IP67, EMC
- 应用
- 工业
- 其他特性
- 用于刺激性环境
- 宽度
最多: 274.2 mm
(10.8 in)最少: 150 mm
(5.9 in)- 高度
最多: 100 mm
(3.9 in)最少: 50 mm
(2 in)- 深度
最多: 181.5 mm
(7.15 in)最少: 99.5 mm
(3.92 in)
产品介绍
概述
采用双重密封结构，可同时实现IP67防护等级与EMC/EMI屏蔽，适用于要求严格的工业与通信应用。
主要性能
防护等级：IP67
工作温度：-40°C 至 +105°C
建议紧固扭矩：1 N·m
产品编号 / 尺寸
列：产品编号、外部W(mm)、外部H(mm)、外部D(mm)、内部w(mm)、内部h(mm)、内部d(mm)、重量(g)、颜色 / 表面处理
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, 浅灰色 / 粉末涂层
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, 未加工
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 浅灰色 / 粉末涂层
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 未加工
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, 浅灰色 / 粉末涂层
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, 未加工
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, 浅灰色 / 粉末涂层
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, 未加工
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, 浅灰色 / 粉末涂层
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, 未加工
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, 浅灰色 / 粉末涂层
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, 未加工
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 浅灰色 / 粉末涂层
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 未加工
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 浅灰色 / 粉末涂层
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 未加工
安装板（选件） - 可用 SKU
HQP15-10（提供 PDF）
HQP16-16（提供 PDF）
HQP20-15（提供 PDF）
HQP26-18（提供 PDF）
HQP27-17（提供 PDF）
可选部件
类似产品
特性 / 技术规格
采用双重密封结构，可同时实现IP67防护等级与EMC/EMI屏蔽，适用于要求严格的工业与通信应用。
主要性能
防护等级：IP67
工作温度：-40°C 至 +105°C
建议紧固扭矩：1 N·m
产品编号 / 尺寸
列：产品编号、外部W(mm)、外部H(mm)、外部D(mm)、内部w(mm)、内部h(mm)、内部d(mm)、重量(g)、颜色 / 表面处理
HQ15-10-5G, 150, 50, 100, 125.5, 35.9, 75.5, 442, 浅灰色 / 粉末涂层
HQ15-10-5N, 150, 50, 100, 125.5, 35.9, 75.5, 442, 未加工
HQ15-10-8G, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 浅灰色 / 粉末涂层
HQ15-10-8N, 150, 75, 99.5, 123.7, 60.9, 73.7, 494, 未加工
HQ16-16-8G, 162, 80, 162, 132.7, 67, 129.66, 715, 浅灰色 / 粉末涂层
HQ16-16-8N, 162, 80, 162, 132.7, 67, 129.66, 715, 未加工
HQ20-15-5G, 200, 50, 150, 175.5, 35.9, 125.5, 753, 浅灰色 / 粉末涂层
HQ20-15-5N, 200, 50, 150, 175.5, 35.9, 125.5, 753, 未加工
HQ20-15-8G, 200, 75, 150, 173.7, 60.9, 123.7, 849, 浅灰色 / 粉末涂层
HQ20-15-8N, 200, 75, 150, 173.7, 60.9, 123.7, 849, 未加工
HQ26-18-6G, 262, 55, 181.5, 234.4, 42, 154.4, 961, 浅灰色 / 粉末涂层
HQ26-18-6N, 262, 55, 181.5, 234.4, 42, 154.4, 961, 未加工
HQ27-17-7G, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 浅灰色 / 粉末涂层
HQ27-17-7N, 274.2, 66, 173.2, 249, 51.9, 148, 1129, 未加工
HQ27-17-10G, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 浅灰色 / 粉末涂层
HQ27-17-10N, 274.2, 100, 172.7, 249, 85.9, 148, 1287, 未加工
安装板（选件） - 可用 SKU
HQP15-10（提供 PDF）
HQP16-16（提供 PDF）
HQP20-15（提供 PDF）
HQP26-18（提供 PDF）
HQP27-17（提供 PDF）
可选部件
- HQ 用安装板 - HQP 系列
- HQ 用安装支架 - HQF 系列
- 杆式安装支架 - WGMB-2SW
- 压铸铝外壳杆式安装支架 - SSK_AL
- HQ 用 PCB 安装螺丝 - MT3.5-8K
- EMC 屏蔽电缆密封套 - AGE 系列
- IP68 金属电缆密封套 - AGM 系列
- 低成本 IP67 金属电缆密封套 - RMC 系列
- 金属通风塞 - CVP-M 系列
- 不锈钢保护通气件 - PMF-12M
- 保护通气件 - PMF 系列
类似产品
- IP68 压铸铝外壳 - DW 系列
- IP68 散热片压铸铝外壳 - DWH 系列
- IP67 压铸铝箱 - BDN 系列
- IP68 法兰铝外壳 - AW 系列
- IP68 散热片铝外壳 - AWN 系列
- 法兰铝制 EM C 屏蔽箱 - EXEF 系列
- 带角保护的铝制 EMC 屏蔽箱 - EXPE 系列
特性 / 技术规格
- 结构：压铸铝外壳，配备双重密封以实现 IP67 与 EMC 屏蔽
- 防护等级：IP67
- EMC/EMI 屏蔽：有
- 工作温度范围：-40°C 至 +105°C
- 建议紧固扭矩：1 N·m
- 可选表面处理：浅灰色粉末涂层和未加工
- 可用尺寸：8 种外/内尺寸变体（见尺寸表）
- 典型应用：CATV 终端、光纤发射器、无线接入点、FA 控制器、嵌入式设备及工业仪表
