操控电箱 SKL series

垂直安装塑料带透明门

产品描述

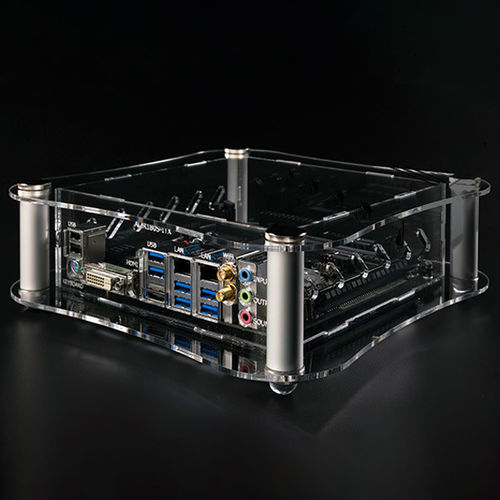

带有角部支柱的曲面透明亚克力外壳，作为展示用外罩提供开放可视的外观。由透明亚克力面板和挤压铝支柱组成。花纹旋钮螺丝便于手动装配，无需工具。可根据安装需求采用平放或竖立布局。

兼容性与尺寸
型号SKL11-5-17和SKL11-8-17兼容Euro板。型号SKL18-7-18和SKL18-10-18兼容Mini-ITX主板。提供五种标准尺寸。通过SKLF系列可定制长度及全尺寸：W和D范围50〜500 mm，H范围30〜500 mm，步长1 mm。

主要特性

• 材料：透明亚克力面板与挤压铝支柱
• 装配：花纹旋钮螺丝，便于手动装配无须工具
• 布局：支持平放或竖立布局
• 兼容性：特定SKL型号兼容Euro板或Mini-ITX主板
• 尺寸：五种标准尺寸；可定制尺寸（见SKLF系列）

产品编号 / 尺寸
产品编号 | 外部 W (mm) | 外部 H (mm) | 外部 D (mm) | 内部 w (mm) | 内部 h (mm) | 内部 d (mm) | 面板厚度 | 重量 (g)
SKL10-5-10 | 141 | 51 | 141 | 101 | 47 | 101 | 2.0mm | 191.5
SKL11-5-17 | 165 | 47 | 225 | 101 | 41 | 161 | 3.0mm | 507
SKL11-8-17 | 165 | 77 | 225 | 101 | 71 | 161 | 3.0mm | 643
SKL18-7-18 | 239 | 67 | 239 | 171 | 61 | 171 | 3.0mm | 762
SKL18-10-18 | 239 | 102 | 239 | 171 | 96 | 171 | 3.0mm | 940.5

技术规格

• 面板材料：亚克力（透明）
• 支柱材料：挤压铝
• 紧固方式：花纹旋钮螺丝，支持手动无工具装配
• 各型号面板厚度：SKL10-5-10 = 2.0 mm；SKL11-5-17、SKL11-8-17、SKL18-7-18、SKL18-10-18 = 3.0 mm
• 重量范围（标准型号）：约 191.5 g 至 940.5 g
• 标准外部尺寸示例：W 141–239 mm、H 47–102 mm、D 141–239 mm
• 内部可用尺寸为外部尺寸减去支柱/面板余量（精确内部尺寸见表）
• 兼容性：SKL11-5-17 与 SKL11-8-17 兼容 Euro 板；SKL18-7-18 与 SKL18-10-18 兼容 Mini-ITX
• 定制尺寸：W 和 D 50〜500 mm，H 30〜500 mm（1 mm 间隔），通过 SKLF 系列提供
