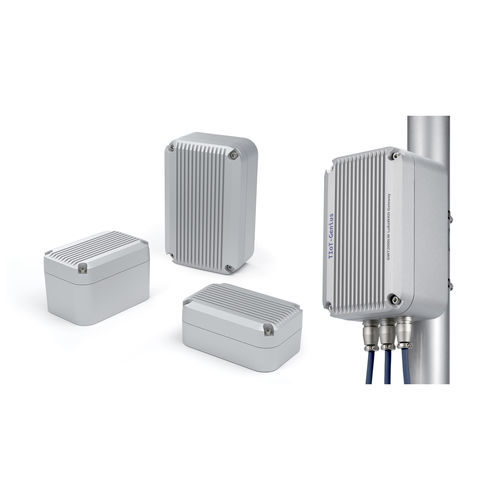

分配电箱 DWH series

DIN导轨壁挂铝制

产品概述

• IP68高性能压铸铝盒，防止浸泡长达24小时，深度1米。
• EMC屏蔽通过顶部盖和底座的未完成内侧以及导电硅胶垫圈实现。
• 适用于接入点、光传输设备、防震工业PC等。
• 提供4种金属银色尺寸。
• 防护等级：IP68（24小时/1米深度）
• 工作温度：-40°C ~ +105°C

发布计划

• 2025年12月底：DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• 2026年2月：DWH10-15-6S

产品编号 / 尺寸
产品编号 | 外部尺寸（宽 x 高 x 深，毫米） | 内部尺寸（宽 x 高 x 深，毫米） | 重量（克） | 发布日期
DWH10-15-6S | 100 x 63.5 x 150 | 86 x 46 x 136 | 875 | 2026年2月
DWH10-15-9S | 100 x 93.5 x 150 | 81 x 76 x 131 | 1115 | 2025年12月底
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | 2025年12月底
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | 2025年12月底
可选部件

• DW・DWH用安装板 - DWMP系列
• DW・DWH用墙壁安装支架 - DWF系列
• DW・DWH用墙壁安装支架 - DWMB-1N
• DW・DWH系列用铝制杆安装支架
• 不锈钢杆安装带 - SNB系列
• 杆安装带 - PKB系列
• DW・DWH用安装螺钉 - SMS4-8
• DW･DWH用DIN导轨 - FDR系列
• EMC屏蔽电缆接头 - AGE系列
• 耐热电缆接头 - AGH系列
• IP68金属电缆接头 - AGM系列
• 低成本IP67金属电缆接头 - RMC系列
• 不锈钢保护通风口 - PMF-12M
• 保护通风口 - PMF系列

类似产品

• IP68压铸铝外壳 - DW系列
• IP67 EMC屏蔽压铸铝盒 - HQ系列
• IP67压铸铝盒 - BDN系列
• IP68法兰铝外壳 - AW系列
• IP68散热器铝外壳 - AWN系列
• IP65压铸铝盒 - AL系列
• 法兰散热器铝EMC屏蔽外壳 - EXHFE系列
• 散热器铝EMC屏蔽外壳 - EXHE系列
• 散热器铝外壳 - EXH系列

3D视图

• 3D视图 - DWH10-15-6S
• 3D视图 - 带墙壁安装支架
• 杆安装支架装配视图
• 爆炸视图

特性 / 技术规格

• 材料：压铸铝
• 表面处理：金属银色
• 防护等级：IP68（1米深度24小时）
• EMC屏蔽：未完成的内侧和导电硅胶垫圈
• 工作温度：-40°C至+105°C
• 可用尺寸：4（见上表）
• 重量：根据型号从875克到1865克
• 适用：接入点、光传输设备、防震工业PC等。
