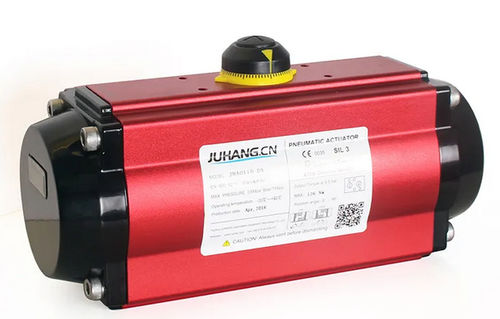

大扭矩执行器 JHA DA series气动旋转活塞
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 运动方式
- 旋转
- 所用技术
- 活塞, 齿条-齿轮, 气缸, 双活塞式
- 配置
- 双作用
- 材料
- 铝制, 合金
- 规范
- ISO, VDI/VDE 3845
- 防护指数
- IP68, 免维护, 密封, 密封防尘, ATEX, 防爆燃, 坚固
- 应用
- 工业, 医疗, 用于工地设备, 节流器用, 控制, 用于半导体, 球阀水龙头, 石油天然气工业
- 其他特性
- 定制, 紧凑型, 精准, 高性能, 高速, 机械, 快速响应, 可调节冲程, 防爆燃, ATEX, 低摩擦, 耐腐蚀, 防磨损, 大扭矩, 高效率, NAMUR, 直角回转, 大容积
- 压力
最少: 2 bar
(29.01 psi)最多: 8 bar
(116.03 psi)- 扭矩
最少: 5 Nm
(3.688 ft.lb)最多: 13,187 Nm
(9,726.232 ft.lb)- 旋转角度
最少: 0 °
最多: 90 °
- 工作温度
最少: -60 °C
(-76 °F)最多: 150 °C
(302 °F)
产品介绍
大扭矩气动执行器是一种以压缩空气为动力的气动执行器，通过活塞齿条的直线运动带动小齿轮对输出轴的齿轮传动，具有旋转行程输出。广泛应用于球阀、蝶阀、旋塞阀等角行程阀门的切换和调节，也可应用于其他旋转场合，是实现工业管道自动化控制的理想装置
2.产品参数（规格）
结构：齿轮齿条式结构
应用：球阀、蝶阀、旋塞阀等阀门
缸体材料：铝合金（表面涂层：硬质阳极氧化处理）
端盖材料：压铸铝合金（表面涂层：粉末喷涂）
气源控制：通过过滤压缩空气，无需润滑油，润滑油必须适合润滑状态下的丁腈橡胶。
适用环境温度：标准
低温 -40℃~80℃
高温 -15℃~120
法兰标准：ISO 5211
旋转行程：0 - 90°(+/-5°)
使用寿命：免维护、低摩擦，开关使用寿命超过 100 万次。
3.产品特点
高扭矩气动执行器具有以下特点：
结构：紧凑型齿轮齿条式气动执行机构。
摩擦小，使用寿命长，开关次数可达 1000,000 次。
适用于角行程阀、球阀、蝶阀、旋塞阀等阀门。
安装法兰符合 DIN/ISO5211 标准，控制阀符合 NAMUR 标准。
采用优质铝合金材料，表面涂层为硬质阳极氧化、硬质钝化+特氟龙等，可满足特殊要求和需要。
---
