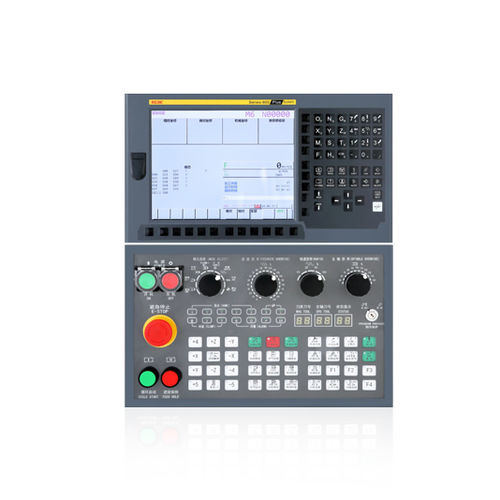

紧凑型CNC控制装置 ECAC-800Plus

用于机床用于切割机生产机器用

ECAC-800Plus采用开放式体系结构，内置工业级处理器，配置8.4时彩色液晶屏和标准机床操作站。系统集成了M3总线接口、模拟及脉冲控制接口、I/O接口等外部接口，具备高速高精控制、力矩 控制、多边形车削、在线机床调试向导等功能。系统支持USB设备程序扩展和数据交换功能，具有高效能、配置灵活、结构紧凑、易于使用等特点。 产品特点 控制精度高 采用8.4时TFT-LCD高清液晶显示器，支持中文、英文语言显示，支持刀具轨迹图形显示和仿真，M3总线控制方式，最大控制轴数5个，最大联动轴数5个，PLC控制轴2个，支持力矩控制; 矩频特性好 插补周期2ms，支持纳米级指令解析和插补运算，支持2个全功能主轴，均可实现主轴定位、CS轴快速切换，具备车铣复合功能和多边形加工功能，支持圆柱插补、极坐标插补 具有过载能力强 支持2路0V-10V模拟电压输出，2路脉冲输出，支持等距直螺纹/锥螺纹，变距直螺纹/锥螺纹，具备手脉试切、手脉中断功能，支持在线编程向导、在线调试向导及伺服参数在线配置功能; 防水等级高 支持自动断屑功能。有效避免长条带状切屑缠绕在工件、刀具和卡盘上，导致刮伤工件、引发刀具破损等问题，支持梯形图在线监控，在线编辑或PC端编辑、修改;
