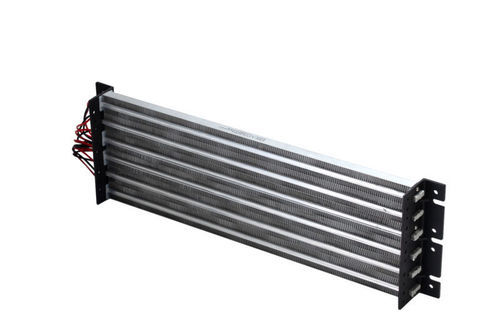

PTC加热组件 STW Series

陶瓷工业用于电动车

概述
KLC高压PTC加热器在宽电压范围（12 V–999 V）内提供自我调节、快速且节能的加热，12 V–600 V范围已获得UL/CSA认证。为电动汽车、电池系统、充电基础设施及工业设备设计，提供稳定热输出、简化的热管理以及在IATF 16949认证工艺下的OEM定制选项。

主要特点

• 自控型PTC陶瓷：随温度上升自动限制电流，防止过热并简化控制。
• 宽电压适配：12 V–999 V（UL/CSA认证：12 V–600 V），适用于EV平台、充电器与工业电源。
• 高功率密度：根据尺寸与配置可达30,000 W，快速升温。
• 多级输出：可配置的功率等级以实现应用层面的能耗优化。
• 汽车/工业级质量：IATF 16949 / ISO 9001制造，提供全球认证路径。
• 可定制外形：尺寸、管数、鳍片选项及接线/连接器可按OEM要求调整。

型号（部分）
电压范围 | 型号 | 尺寸 (mm) | 管数 | 鳍片宽度 (mm) | 鳍片间距 (mm) | 标准 | 接线状态
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 或 3 | 90 | 1.2 / 2.0 / 2.6 | 端子型 | 可用
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | 端子型 | 可用
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | 端子型 | 可用
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | 端子型 | 可用
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | 端子型 | 可用
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | 定制 | 可定制

应用

• 充电站：在寒冷气候下维护电池充电期间的适宜温度。
• 电动卡车、公交车和乘用车：车舱加热、部件保护和冷启动辅助。
• 电池系统：维持电芯/电池包温度以保障性能与寿命。
• 工程与农业电动机械：保持运行温度，减少停机时间。
• 在恶劣环境运行的铁路及特种车辆。
• 需要紧凑高效电加热的HVAC与空气处理系统。

选择KLC高压PTC加热器的理由

• 在 −20°C 条件下仍能实现快速升温，适用于冷启动场景。
• 在许多情况下，相较于传统电阻式加热器具有更高的能效。
• 汽车与工业级制造（IATF 16949、ISO 9001），并提供UL/CSA认证选项。
• 工程支持：3D仿真、实验室测试、寿命验证与集成协助。
• 针对非标准外壳、连接器与高压平台（含800 V以上）的定制化设计能力。

技术规格

• 电压：12 V ~ 999 V（UL & CSA 认证：12 V ~ 600 V）
• 功率输出：可达30,000 W（视尺寸与设计而定）
• 加热元件：PTC陶瓷（自我调节）
• 常见外形：标准 MH / MSH / SH / TH / OH 系列与完全定制 STW 系列（10×10×10 mm 至 999×337.5×25 mm）
• 典型鳍片宽度：30、45、65、90 mm（视型号而定）
• 管路配置：1 至 3 管（视型号而定）
• 鳍片间距示例：1.2 mm / 1.68 mm / 2.0 mm / 2.6 mm
• 认证：IATF 16949、ISO 9001:2015；UL/CSA 最多至600 V；VDE可选；>600 V的定制认证路径可用
• 典型应用：EV车舱加热、电池加热、充电站、工业加热、HVAC、冷启动辅助
