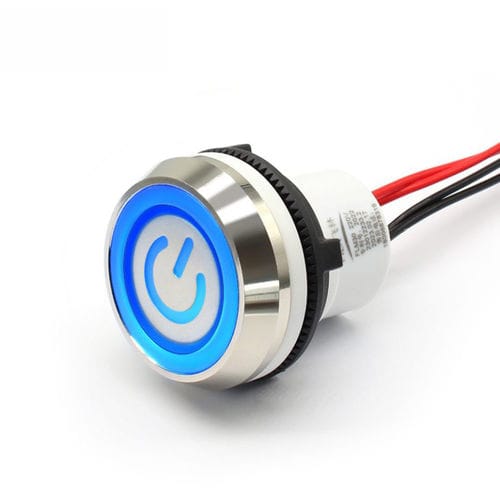

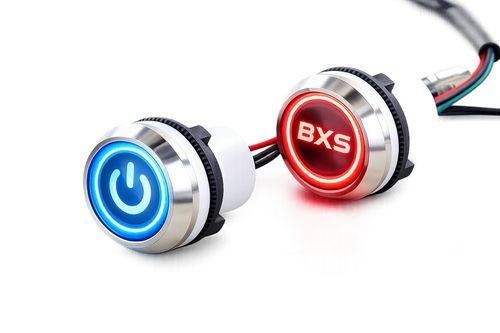

IP67按钮式开关 KLX

IK092NO/NFNO

概述
KLX系列为Ø22 mm和Ø30 mm防结冰按钮，专为严苛的工业和户外环境设计。该系列结合了不锈钢面板、IP67防护以及高开关容量，并提供美观的背光及可定制的徽标选项。KLX适用于机械设备、户外设备、嵌入式系统和OEM应用。

功能优势

• 开关容量高达10 A AC / 250 VAC（标注10 A @ 36 VDC）
• 多电压LED系统（3 V至380 V）
• IP67防护等级与IK09抗冲击
• 304不锈钢前面板与强化塑料
• 高级定制：背光徽标、发光冠、个性化图形

定制选项

• 集成式发光徽标，LED照明可控（颜色、强度、形状可调）
• 定制布线方案：指定线缆长度、线缆类型（PVC、PUR、硅胶）、导体尺寸、屏蔽、连接器选择（M12、M8、Harting、Sub‑D、接线端子、电缆密封）、预布线、压接或包覆、耐久标识与标记
• 可选照明/标识：发光冠、Logo power、个性化徽标、背光

电气参数
技术：机电式
功能数：1
最大电流：10 A - 36 VDC（系列适用于大电流；标注可达10 A AC / 250 VAC）
额定绝缘电压：250 VAC
初始接触电阻：≤ 50 mΩ
绝缘电阻：≥ 100 MΩ
耐电压：3000 VAC
电寿命：100,000 次循环
触点类型：NO、2NO
可用照明类型：发光冠、Logo power、个性化徽标、背光
LED电源：3 V、6 V、12 V、24 V、48 V、110 V、220 V

机械特性
安装直径：22 mm、30 mm
动作形式：保持（锁定）或瞬时
机械寿命：500,000 次循环
行程：2.5 mm
固定/安装：螺丝带螺母 / 面板前端安装
外壳材料：304不锈钢与玻璃纤维增强PA66及塑料
按钮材料：不锈钢与塑料
按钮形状：平齐触发
端接 / 连接：导线、线缆

环境特性
工作温度：-25°C 至 +85°C
防护等级：IP67
抗冲击等级：IK09

技术规格

• 系列名称：KLX series
• 尺寸：Ø22 mm 与 Ø30 mm
• 开关技术：机电式
• 开关能力：最高10 A（AC）；标注10 A @ 36 VDC
• 绝缘电压：250 VAC
• 初始接触电阻：≤ 50 mΩ
• 绝缘电阻：≥ 100 MΩ
• 耐电压：3000 VAC
• 电寿命：100,000 次循环
• 机械寿命：500,000 次循环
• 触点配置：NO、2NO
• LED电源选项：3 V、6 V、12 V、24 V、48 V、110 V、220 V（多电压至参考的380 V）
• 防护等级：IP67
• 抗冲击等级：IK09
• 材料：304不锈钢外壳、玻纤增强PA66及塑料
• 安装方式：面板前端螺丝固定（配螺母）
• 行程：2.5 mm
• 可用定制：背光徽标、个性化图形、发光冠、定制布线与连接器方案
• 品牌：TactHill
