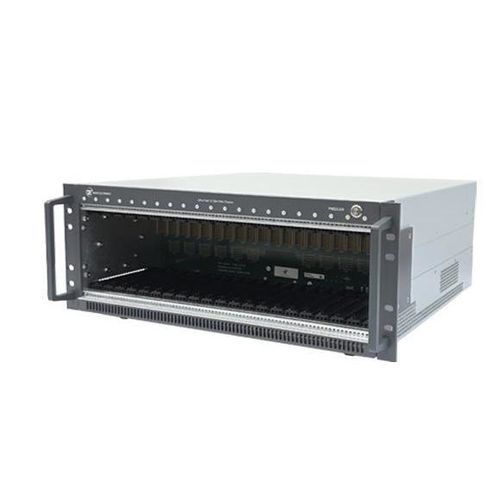

嵌入式机箱 PXE21100

机架式19"4U

概述
PXE21100为4U 19英寸PXIe机箱，配备21个PXIe Gen4槽位，适用于高密度、高带宽的测量系统。支持Tabor Proteus系列AWG、TE3xxx PXIe射频放大器及其它符合PXIe标准的模块。机箱标配嵌入式Intel i5-13500E控制器，128GB SSD，DisplayPort，USB接口，USB-C及2.5Gb以太网。嵌入式PC可升级至i9-13900E，最高支持256GB内存和960GB SSD。

主要亮点

• 19英寸4U机架格式，21个PXIe槽位以最大化机架密度
• PCIe Gen4背板，提供模块间高带宽数据传输
• 嵌入式控制器：标配i5-13500E；可升级为i9-13900E
• 通过PXE21106 Mesh控制器实现多机箱同步，支持相位一致系统
• 智能风扇控制与机箱状态监控，提升运行可靠性
• 高速连接：2.5GbE、背板RJ45、3 x USB 2.0 Type A、1 x USB 3.2 Gen1 Type A

功能

• 外形尺寸：4U, 19in — 438.8 mm x 176.0 mm x 449.5 mm
• 嵌入式控制器：Intel i5-13500E（标配）；内存16GB（可升级至256GB）；SSD 128GB（可升级至960GB）
• 背板：PCIe Gen4，21个可用PXIe槽位
• 多机箱扩展：可连接并同步多个机箱；PXE21106可同步最多6台机箱——更大系统可连接多台PXE21106设备

订购信息
Model | Description
PXE21100 | 21槽 PXIe 机箱

可选项
Name | Description
COMP | 升级为 i9-13900E、256GB 内存和 960GB SSD

配件
Name | Description
PXE21106 | 多通道 Mesh 同步单元

技术规格

• 机箱类型：PXIe，4U，19in
• 槽位：21个可用PXIe Gen4槽位（PCIe Gen4背板）
• 嵌入式PC（标配）：Intel i5-13500E，16GB 内存，128GB SSD；可升级至 i9-13900E，最高 256GB 内存，最高 960GB SSD
• 连接性：DisplayPort，前后 USB 用于鼠标与键盘，USB-C 控制，背面 RJ45 2.5Gb 以太网
• 后部 I/O：3 x USB 2.0 Type A，1 x USB 3.2 Gen1 Type A，RJ45
• 冷却与监控：智能风扇控制与机箱状态监控
• 多机箱同步：PXE21106 Mesh 控制器 — 可同步最多 6 台机箱；大型系统可使用多台 PXE21106 单元
• 应用场景：支持 Proteus AWG、TE3xxx PXIe 射频放大器及其他 PXIe 兼容模块，适用于高密度、高速测量应用
