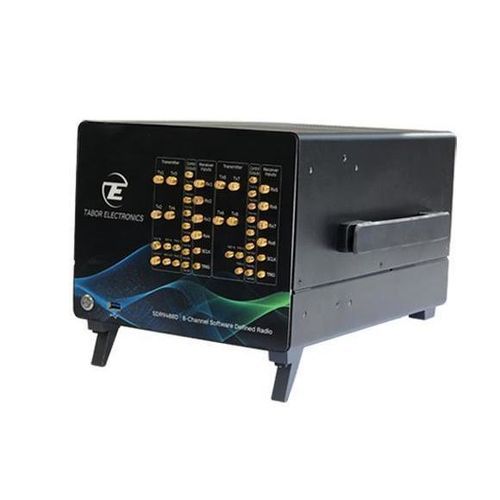

无线电收发器 DRN9484D

远程测量多通路

在拥挤和受争夺的电磁环境中验证无人机性能
评估地面控制站（GCS）与无人航空系统（UAS）之间的无线链路和任务关键通信，包括控制、遥测、图像和实时视频流，这些对飞行操作和任务完整性至关重要。测试场景应重现ISM及其他运行频段、跳频、扩频和多频带操作以反映现场条件。

使用软件定义无线电（SDR）
软件定义无线电（SDR）通过软件实现波形生成、调制/解调和信号分析，从而实现灵活且可重复的射频测试。SDR支持干扰、干扰压制和自适应威胁行为的仿真，以评估链路弹性并为反无人机对策和认证流程制定缓解策略。

Proteus SDR 的主要特性

• 直接数字架构：宽带RF DAC与ADC，支持至10 GHz的信号生成。
• 发射瞬时带宽最高可达4.5 GHz，具备深度波形存储以支持连续或长时发射。
• 接收瞬时带宽最高可达2.7 GHz，可进行高保真采集以便事后分析。
• 可编程FPGA用于实时自适应、引入多普勒和时间延迟。
• 可配置外形：台式、桌面仪器或PXI/PXIe模块，支持相位相干的多通道工作。

拥堵、干扰与易损性
重现拥堵频谱条件，以验证控制和遥测链路对干扰或非故意发射的易损性。Proteus 支持宽带电磁发射的生成与分析，以及基于IQ调制信号的协议级测试。

干扰与欺骗
支持覆盖多GHz带宽的宽带噪声生成，且每模块支持相干多输出操作，可实现定向干扰与波束形成场景，用于评估对有意RF攻击的脆弱性。

在实验室中验证真实场景
Proteus 可作为射频记录器和数字化设备，将环境信号与协议记录到大容量存储中，以便事后分析、根因调查以及用于认证或研发的可重复测试活动。

运动环境的动态仿真
FPGA 内置实时多普勒与时延仿真，可插入运动引起的频率偏移和传播时延，从而模拟动态射频特性。这为在移动目标RF条件下对反无人机系统和链路性能提供了可重复的验证手段。

技术规格

• 最大信号生成能力：最高10 GHz（直接数字架构）。
• 瞬时发射带宽：最高4.5 GHz（视配置而定）。
• 瞬时接收带宽：最高2.7 GHz。
• 宽带噪声/干扰能力：多GHz宽带噪声生成。
• 每模块相干多输出用于波束形成/定向干扰。
• 实时可编程FPGA用于自适应威胁行为、多普勒和时延仿真。
• 大容量RF记录/数字化功能用于长时环境捕获与分析。
• 外形：台式、桌面仪器或支持相位相干多通道的PXI/PXIe模块。
