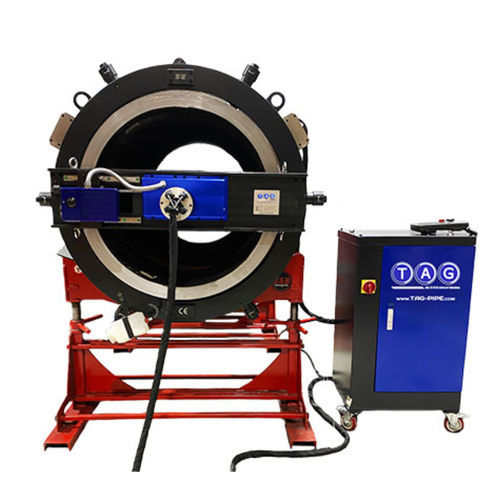

钛切割机 TCNC series

用于钢材用于金属伺服控制式

概述
TAG Split Frame Clamshell CNC 横梁结合了先进的 CNC 精度与广泛的加工能力，适用于倒角、反镗、焊缝去除、法兰准备、外径车削及换热器密封面加工。该横梁为与 TAG TSFC 系列分体式框架（clamshell）集成而设计，支持一次装夹完成复杂加工，并配备 7" 有线触摸屏远程控制以便现场调节。

产品优势

• 分体式框架上的 CNC 精度：单点可编程的 CNC 横梁，在 TSFC 系列 clamshell 上实现一致的轮廓和表面质量。
• 一次装夹的效率：一次装夹即可完成粗加工和 CNC 精加工，无需重复定位，缩短周期并降低搬运风险。
• 真正的 X/Z 插补：两轴无刷驱动精确控制刀具轨迹与倒角几何，用于 V/J、复合及定制形状。
• 广泛的工艺覆盖：外侧 V/J 倒角、内侧倒角、复合倒角、反镗、焊缝去除、法兰端面加工与准备（平面、凸面、RTJ 槽、公/母型）、NORSOK 紧凑法兰加工、外径车削、半径准备及换热器密封面加工。
• 用户控制的编程：7" 有线触摸屏远程面板，配直观无授权软件；可现场调整转速、进给、切削深度与轨迹。
• 稳定抗振切削：伺服控速旋转与坚固横梁结构提升表面质量并减少返工。
• 控制器与电源：三相 380–480 V 电气控制器搭配伺服电机，提供平顺扭矩与可重复的速度控制。
• 适用材料：适用于各类钢材、特殊合金、钛及其它硬材料，同时保护刀具寿命。
• 现场集成：与 TAG TSFC 系列标准框架实现 drop‑in 兼容，便于快速投运。

规格 - 零件表
部件编号 | 描述 | 工作范围 ID min 到 OD max | Split‑Frame Part No. | 范围 (OD) | 控制器套件部件编号
TCNCCB20 | H&S CNC Controlled Cross Bar for HSSFC20 | 168 – 470 mm / 6.6 – 18.5 in | TSFC20R | 355.6 – 508 mm / 14 – 20 in | TCNCCDE16-3P
TCNCCB24 | H&S CNC Controlled Cross Bar for HSSFC24 | 273 – 590 mm / 10.7 – 23.2 in | TSFC24R | 457.2 – 609.6 mm / 18 – 24 in | TCNCCDE16-3P
TCNCCB30 | H&S CNC Controlled Cross Bar for HSSFC30 | 457 – 780 mm / 18 – 30.7 in | TSFC30R | 609.6 – 762 mm / 24 – 30 in | TCNCCDE25-3P
TCNCCB36 | H&S CNC Controlled Cross Bar for HSSFC36 | 610 – 925 mm / 24 – 36.4 in | TSFC36R | 762 – 914.4 mm / 30 – 36 in | TCNCCDE25-3P
TCNCCB42 | H&S CNC Controlled Cross Bar for HSSFC42 | 762 – 1,080 mm / 30 – 42.5 in | TSFC42R | 914.4 – 1,067 mm / 36 – 42 in | TCNCCDE25-3P
TCNCCB48 | H&S CNC Controlled Cross Bar for HSSFC48 | 914 – 1,240 mm / 36 – 48.8 in | TSFC48R | 1,067 – 1,219 mm / 42 – 48 in | TCNCCDE25-3P
TCNCCB60 | H&S CNC Controlled Cross Bar for HSSFC60 | 1,219 – 1,535 mm / 48 – 60.4 in | TSFC60R | 1,220 – 1,524 mm / 48 – 60 in | TCNCCDE25-3P
TCNCCB75 | H&S CNC Controlled Cross Bar for HSSFC75 | 1,600 – 1,930 mm / 63 – 76 in | TSFC75R | 1,524 – 1,910 mm / 60 – 75 in | TCNCCDE25-3P

特性 / 技术规格

• 工作范围（总体）：外径 168 – 1,930 mm（6.6 – 76 in），视型号而定。
• 兼容框架：为与 TAG TSFC 系列分体式框架集成而设计。
• 功能：外/内倒角、反镗、焊缝去除、法兰面处理、外径车削、半径准备、换热器密封面加工等。
• 轴与控制：伺服驱动，X/Z 两轴真实插补；单点可编程 CNC 横梁。
• 控制器与电源：三相 380–480 V 电气控制器与伺服电机；每型号有专用控制器套件。
• 远程界面：7" 有线触摸屏远程面板，配免授权软件（可设置转速、进给、切削深度、轨迹）。
• 材料：适用于钢、特殊合金、钛及其它硬质材料。
• 运行优势：一次装夹工作流程、可重复几何形状、焊接就绪的表面、稳定抗振切削与现场兼容性。
