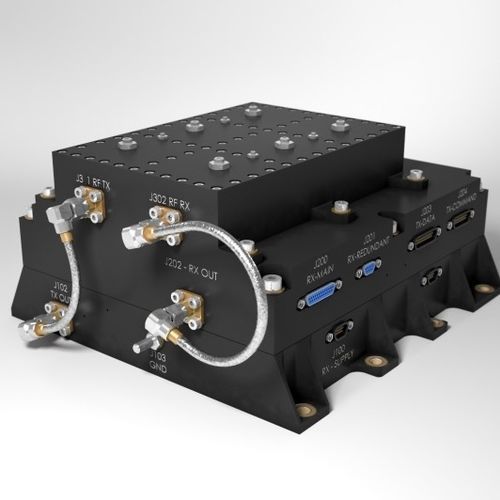

RF收发器 EWC29

FM卫星远程测量

EWC29 CLASS 3 (& CLASS 2)是一个可靠的、高性能和低能耗的S波段转发器，由CNES（法国航天局）和Syrlinks为中型平台开发。第一代SYRLINKS S波段收发器被命名为EWC15，是在1997年与CNES共同设计的，基于一个创新和可靠的概念，使用合格的COTS并在合格模型单元上进行压力测试。EWC15已经在许多著名的任务中发射，如ROSETTA、DEEP-IMPACT、DEMETER、PARASOL等。到今天为止，已经有20多个任务和低地轨道调频单元。 自2014年以来，Syrlinks提供了第二代S波段收发器和转发器，名为EWC29，基于空间合格的组件，完全符合ECSS-Q-ST-60C CLASS 3标准。 多普勒（相干模式）和测距功能可作为选项。 对于发射部分，EWC29在2200-2290MHz范围内工作。射频输出功率可在+27至+37 dBm之间调整，数据传输率为10kbps至5 Mbps（选项）。对于接收器部分，EWC29在2025-2110MHz的频率范围内工作，数据率可在8-256kbps的范围内选择。 产品的设计包括独立的内部零件。 - 发射器（TeleMetry - TM）。 - 接收器（TeleCommand - TC）和双工器。 这两种功能都是独立的，并且各自包括一个隔离的DC-DC转换器，输入范围为22/37V。一些 "电子熔断器 "也被安装在板上，以便在空间辐射导致的闩锁--或超电流消耗--的情况下关闭一些电源线。
