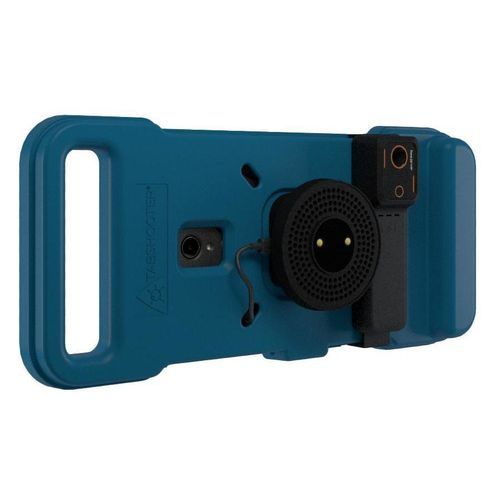

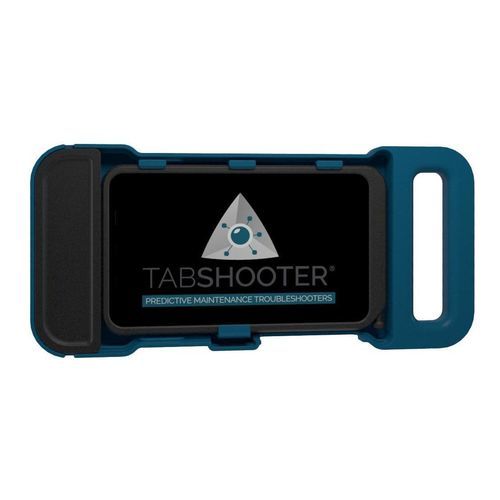

空间滤波摄像机 TABSHOOTER ®-TBS72-LD

声音工业探测

产品概述
TABSHOOTER®-TBS72-LD 声学相机是一款用于工业环境中气体与流体泄漏定位的灵敏且易用的检测设备。基于 BEAMFORMING 技术与72个 MEMS 传感器阵列，可在现场条件允许下对数十米范围内的泄漏位置进行声学成像。设备支持有线或蓝牙耳机监听以辅助识别。

工作原理
系统将72个 MEMS 传感器阵列与波束形成（beamforming）算法结合，生成实时声学图像以指示泄漏源。提供可视化叠加与音频反馈，并具备单点/多点泄漏检测模式。

可检测的泄漏类型

• 压缩空气
• 气体（例如 O₂、N₂、H₂、NH₃、CH₄、氩气）
• 真空泄漏
• 蒸汽泄漏

运行特性

• 可调频率范围：2 kHz 至 100 kHz，用于滤除背景噪声
• 检测距离：视环境情况可达数十米
• 通过有线或蓝牙耳机进行音频监测
• 压缩空气K量化功能：输入每Nm³成本以显示 m³/h 流量及估算年成本
• 可选集成热成像相机（热成像选件）

检测模式

• Single LEAK：主要泄漏的可视化与定位
• Multi LEAK：同时检测并显示多个泄漏点

K 量化功能
K 功能允许操作员输入气体（如压缩空气）的每 Nm³ 成本。检测到泄漏后，设备估算流量（m³/h）并根据输入参数给出年成本估算。

热成像选件
可选的集成热成像相机可用于检测电气装置的热点。温度范围：-20 °C 至 550 °C。热成像分辨率：256 × 192 px。

配件

• MALETTE ABS PRO 防护箱
• 内置电池（可选）
• 内置电池充电器（可选）
• 用于音频监测的有线或蓝牙耳机

技术参数

• 品牌：TABSHOOTER®
• 型号：TABSHOOTER®-TBS72-LD
• 技术：BEAMFORMING
• 传感器：72 个 MEMS 传感器
• 频率范围：2 kHz – 100 kHz（可调）
• 检测类型：压缩空气、气体（O₂、N₂、H₂、NH₃、CH₄、氩气…）、真空、蒸汽
• 检测模式：Single LEAK、Multi LEAK
• K 量化功能：输入每 Nm³ 成本，输出 m³/h 与估算年成本
• 音频输出：支持有线或蓝牙耳机
• 热成像选件温度范围：-20 °C 至 550 °C
• 热成像分辨率（选件）：256 × 192 px
• 配件：MALETTE ABS PRO 防护箱、内置电池、内置充电器
