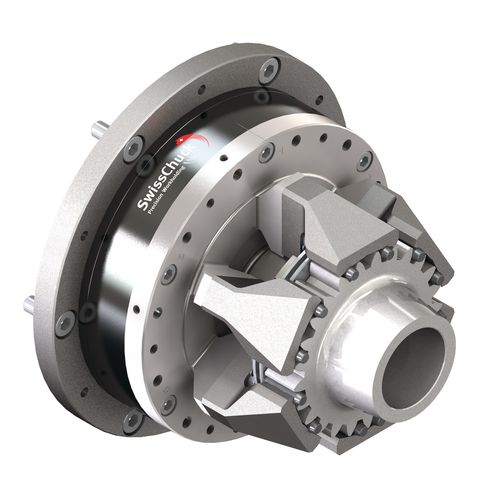

磨削工件卡盘 VMCHP高精度气动三爪
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 磨削
- 其他特性
- 高精度, 气动
- 夹爪数量
- 三爪, 6爪
- 转速
1,500 rpm, 2,250 rpm, 3,500 rpm, 5,000 rpm
(9,425 rad.min-1, 14,137 rad.min-1, 21,991 rad.min-1, 31,416 rad.min-1)
产品介绍
6VMCHP 系列气动隔膜卡盘能以最高精度夹持工件。该卡盘可重复实现 ≤ 0.002 mm 的同心度。由于力分布在六个卡爪上，再加上膜片的弹性，这种卡盘特别适合夹持低变形的工件。膜片卡盘通过一个旋转进给装置进行操作，该装置通过机床主轴直接旋入卡盘主体。
卡盘中心有一个通孔，可用于直接供应磨削液、空气吹扫操作或工件存在识别。
用于外部前端驱动
气动前端驱动
密封防污染
适用于所有外圆磨床的理想卡盘
最高精度 ≤ 0.002mm
足够的打开行程可实现自动装载
适用于快速循环时间
轴向止动装置直接安装在卡盘体上，确保高稳定性
通过中心供应磨削液
顶爪接口精密；无需重新磨削夹紧位置
夹持期间轴向止动具有回缩效果
---
