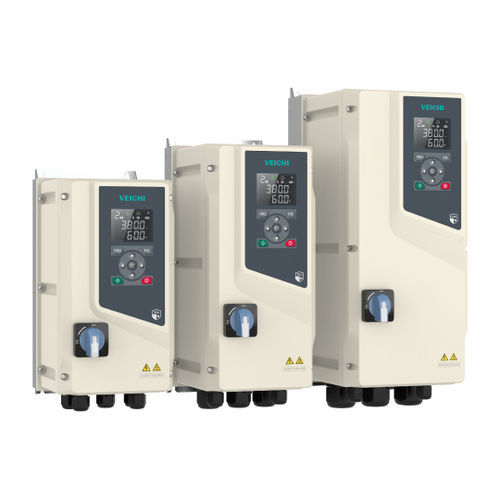

同步交流驱动器 AC600F series

异步PWM脉宽调变三相

概述
Veichi Electric 的 AC600F 是一款采用矢量控制的通用型变频器，针对粉尘、高湿、强降雨等严苛环境设计。功率范围：0.75–22 kW。体积紧凑、功率密度高，接线后即可投入运行。

主要特性

• IP66 工业级密封，抗紫外线 PC 外壳，适合户外暴露和腐蚀性环境。
• 内置智能风扇与独立循环风道，实现快速散热与低噪运行。
• 双重安全保护：可选机械断开开关与符合 SIL3 的 STO（Safe Torque Off）。
• 强抗干扰能力：标配 C3 滤波器，可选更高规格 C2 以应对更严苛的电磁环境。
• 全球认证（CE、UL、CB）与宽电压设计，允许输入波动 ±15%。
• 宽兼容性：支持同步、异步、同步电阻式等多种电机类型。
• 模块化编程与中英双语外置键盘，控制灵活、操作便捷。

优势

• 高启动转矩与平顺的低速控制：闭环矢量模式在 0 Hz 可输出最高 200% 额定转矩；转矩线性度 <3%。
• 过励磁制动，可在无外加电阻下实现快速制动，抑制减速过程中的直流母线过压。
• 节能控制：根据负载自动调节励磁电流，最大化电机效率。
• 稳定的高速弱磁控制，支持高倍率弱磁并保持精确输出。

硬件结构

• 超低噪音 IP66 冷却风扇，适配安静运行需求。
• 玻璃纤维 + 高强度聚碳酸酯外壳，兼具强度、轻量与耐腐蚀性。
• 内部循环冷却、智能温控与模块化设计，实现高效热交换。
• 共模电感 + 薄膜电容噪声滤波，采用反相抵消与共模差分方法，抑制 EMI 同时保留有用信号。
• 覆盖输入至输出的完善保护，采用汽车级散热方案以提升散热性能。

软件配置

• 多电机控制：支持三相异步电机、变频电机、交流伺服、永磁同步电机、同步电阻式电机和高速同步电机。
• 黑匣子功能：自动故障记录与数据跟踪，便于故障排查与系统分析。
• PC 软件工具：参数配置、示波器显示、多设备管理与转矩调试，简化调试与监控工作。
• 强大的接插件配置：多设备参数算术/逻辑运算、参数调整后的二次通道设置，最多 10 个功能块，每块 3 个输入信号。
• 多电机参数切换：存储 4 套电机参数，切换电机无需更换硬件即可快速切换。
• 内置应用宏：张力控制、功率平衡、双编码器定位、独立双 PID 控制、消防模式等。
• 电机自整定升级：在线修正电机参数，精确适配各类电机规格。

扩展配置

• 卓越的扩展性，提供多种扩展接口；支持同时安装最多三张扩展卡。
• 支持现场总线与主流工业协议（PROFIBUS、PROFINET、EtherCAT、Ethernet/IP）。

应用

• 食品加工：风机、离心机、分离机、搅拌机、粉碎机 — 精确工艺控制、节能、STO（SIL3）与简化操作的双语键盘。
• 军事/海洋/潜艇：输送机和关键系统 — 针对盐雾、凝露、振动和短时浸水设计；支持可选 C2 滤波器和断电时通信用 +24V 外部电源。
• 城市景观水泵/户外风机/轨道交通：压缩机、泵、户外空调系统 — 节能、可调加减速斜坡、长期可靠运行。
• 冶金、矿山、重工业：风机和泵 — 密封防尘且耐腐蚀的结构，防止污染引发故障；IP66 适用至 22 kW（IP55 至 90 kW 可选）。

技术规格

• 电机类型：三相异步电机、永磁同步电机、同步磁阻电机。
• 控制模式：V/F、SVC、FVC 及 VF 分裂控制。
• 调制方式：PWM。
• 速度控制范围：SVC：额定负载 1:200
  FVC：额定负载 1:1000。
• 速度稳定度：SVC：±0.5%（3PH AM）、±0.1%（PMSM）
  FVC：±0.02%。
• 起动转矩：SVC：0.25 Hz 时为额定转矩的 150%
  FVC：0 Hz 时为额定转矩的 200%。
• 转矩响应：SVC：<10 ms；FVC：<5 ms。
• 转矩精度：SVC：±5%；FVC：±2.5%。
• 频率精度：DI：最大频率 × (±0.01%)；AI：最大频率 × (±0.2%)。
• 频率分辨率：DI：0.01 Hz；AI：最大频率 × ±0.05%。
• 输入电压谐波：<5%。
